Placa de circuito impresso Multilayer de FR4 TG170
| Lugar de origem | CHINA |
|---|---|
| Marca | Huashengxin Circuit Limited |
| Certificação | UL ,ISO9001 |
| Número do modelo | Placa de circuito impresso multilayer de 12 camadas |
| Quantidade de ordem mínima | 1pcs |
| Preço | negotiable |
| Detalhes da embalagem | Pacote do vácuo |
| Tempo de entrega | O 24H o mais rápido para a placa 2L e 4L |
| Termos de pagamento | T/T |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Camada do PWB | 12 camadas multilayer | Matéria prima | FR4, TG170 |
|---|---|---|---|
| Revestimento de superfície | Ouro da imersão e dedo do ouro | Espessura finalizada | 2,20 mm, +/- 10% de tolerância |
| Cobre camada externa | 1 onça (35µm) terminou o peso de cobre | Cobre interno da camada | peso baixo de 1/2 onça (18µm) |
| Cor da máscara da solda | Verde, 2 lados | Cor da serigrafia | Branco, 2 lados |
| Destacar | Placa de circuito TG170 impresso Multilayer,Placa de circuito ISO9001 impresso Multilayer,PWB TG170 fr4 multilayer |
||
Descrição de produto

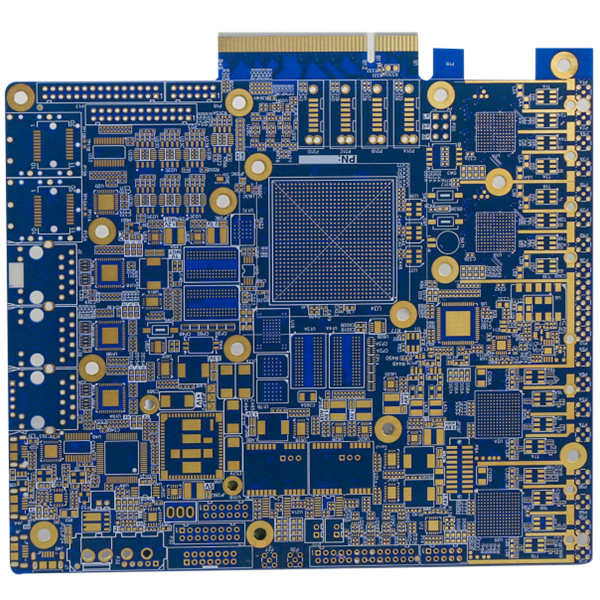

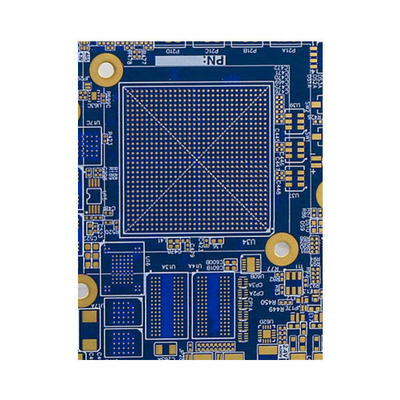

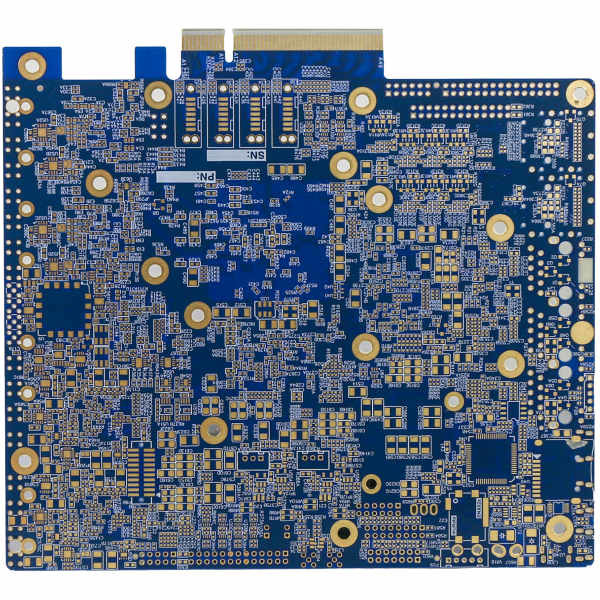

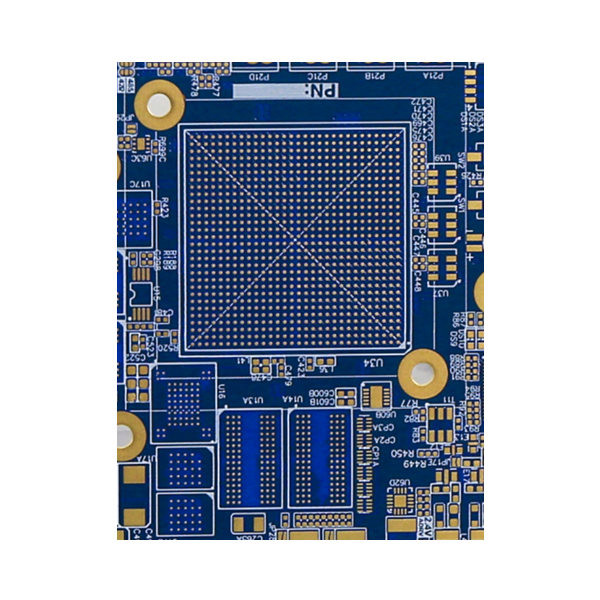

Placa de circuito impresso Multilayer de FR4 TG170
O cobre da placa de circuito impresso Multilayer encheu o PWB fornecido dedo da pilha-Acima 12L do ouro da placa de circuito impresso
placa de circuito 12L impresso rígida Multilayer
Tipo da placa: Placa de circuito impresso Multilayer (12L)
Superfície terminada: Ouro 2u da imersão” (0,05 - 0,1 ouro mais de 3 - do µm µm 5 do níquel.) e dedo do ouro
Espessura terminada do PWB (milímetro): 2.2mm, +/--10%
Exigências de matéria prima específicas: FR4, TG170
Peso de cobre da camada exterior: 1 onça (35µm) terminou o peso de cobre
O cobre pesa da camada interna: peso baixo de 1/2 onça (18µm)
Chapeando a espessura do furo direto: 25 mícrons
Controle da impedância: Sim
Furo do coutersunk do furo do escareador: Não
Furo do rebaixamento: Não
O furo o menor é 0.2mm
Tolerância do furo de PTH: +/-0.075mm
A solda resiste: 2 lados, azul
Silkscreen: 2 lados, brancos
Perfil do circuito: V-CUT e distribuído
pedido do E-teste: todos PCBs e-sejam testados
Classe do IPC: 3
Exigências especiais: Vias enchidos de cobre e pilha-acima fornecida
| Camada do PWB | Placa de circuito impresso Multilayer (12L) |
| A superfície do PWB terminou | Ouro 2u da imersão” (0,05 - 0,1 ouro mais de 3 - do µm µm 5 do níquel.) e dedo do ouro |
| Exigência de material do PWB | FR4, TG170 |
| A espessura do PWB terminou | 2.2mm terminados, +/--10% |
| O tamanho o menor do furo | 0.20mm |
| A solda do PWB resiste | 2 lados, azul |
| Cor do silkscreen do PWB | 2 lados, brancos |
| O cobre pesa da camada exterior | 1 onça (35µm) terminou o peso de cobre |
| O cobre pesa da camada interna | peso baixo de 1/2 onça (18µm) |
| Exigências especiais |
Vias enchidos de cobre e pilha-acima fornecida |
FAQ:
1. Que serviço pode você proporcionar?
Placa de circuito impresso, conjunto de circuito impresso, ordem rápida do protótipo
2. Como é rapidamente seu prazo de execução?
Placa o mais rapidamente placa WDs, 2L e 4L o 24H rígida de 3 de HDI o mais rápido
3. Como obter a cotação rápida?
Forneça por favor o arquivo do gerber e os detalhes da placa (que inclui a camada, a espessura da placa, a espessura de cobre, o tratamento de superfície, a máscara da solda e a cor do silkscreen, pedido especial se, quantidade da procura, etc.)
Amostra:
| Camada do PWB | 4L |
| Superfície do PWB | ENIG |
| Material do PWB | FR4, TG135 |
| espessura de cobre terminada | 2/2/2/2oz |
| cor da máscara da solda | Lado dobro, vermelho |
| Silkscreen | Lado dobro, preto |
| Quantidade | 1000pcs, 2 semanas |
os termos do pagamento 4.What fazem-no têm?
T/T
