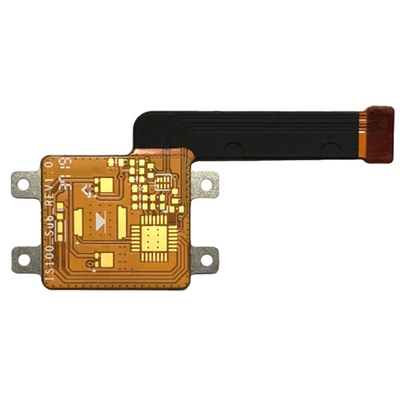

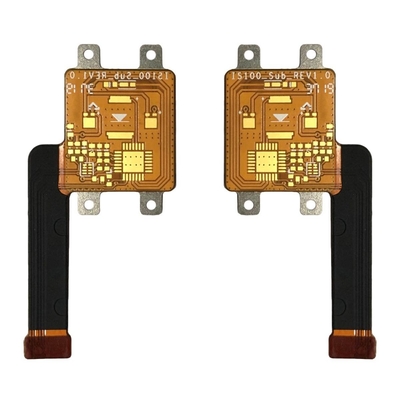

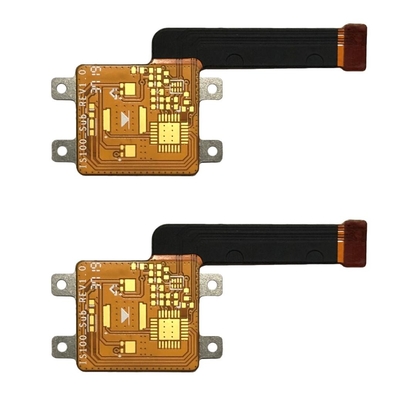

Lata Multilayer da imersão de HASL OSP Flex Pcb Prototype Halogen Free

Lata Multilayer da imersão de HASL OSP Flex Pcb Prototype Halogen Free

O PWB Multilayer do cabo flexível do projeto rígido rígido do PWB do cabo flexível do PWB do cabo flexível dobra PCBs Flex Circuits Flex Circuit Prototype Multilayer

Placa de circuito impresso rígida do cabo flexível Multilayer

Camada do PWB: A única camada, dobro tomou partido, multi-camada

Material do PWB: FR-4 (FR4 padrão, Meados de-Tg FR4, Olá!-Tg FR4, material sem chumbo do conjunto), enchido Halogênio-livre, cerâmico, Polyimide…

Superfície terminada: Lata da imersão, prata da imersão, ENIG, ENEPIG, HASL, OSP, ouro duro, ouro macio (na maior parte ENIG)

Espessura de cobre: 1/3~5oz

Tamanho da perfuração de Smasllest: 0.15mm

o traço/espaço os menores: 3mil/3mil

Máscara da solda: O PI solda laminação covelay coverlay do filme da máscara do filme da máscara ou da solda do ANIMAL DE ESTIMAÇÃO (preto, vermelho, amarelo e verde, etc.)

Legenda: Branco, preto e como o cliente pediu

Aplicação: produto da telecomunicação, campo aeroespacial, produtos militares e campos médicos

Escala das aplicações de PCBs rígido dos dispositivos elétricos pequenos aos grandes campos aeroespaciais, militares e médicos. E dobre placas de circuito impresso são construídos da carcaça flexível. Têm uma mais baixa espessura, um peso mais claro, e são dinamicamente dobráveis, assim que podem salvar o espaço que igualmente têm aplicações ingualmente vastas devido a seu desempenho elétrico e térmico excelente.

PCBS Cabo-rígidos são as placas que combile a tecnologia da placa flexível e da placa rígida. Consistem em camadas múltiplas de carcaças flexíveis do circuito unidas a umas ou várias placas rígidas externamente ou internamente. Consequentemente possuem as vantagens de ambas as placas de circuito impresso rígidas e dobram placas de circuito. Os produtos do Rígido-cabo flexível fornecem a integração segura dos conjuntos rígidos múltiplos da placa de circuito impresso em um único módulo do PWB capaz do conjunto de apoio, do espaço/peso das economias, e da estabilidade mecânica.

As vantagens da placa rígida do cabo flexível incluem:

1) o peso dos produtos ruducing

2) a resistência da temperatura é excelente

3) sendo mais flexível

4) com boa confiança

A introdução da fábrica:

Os produtos que de HSX a tampa 1~32L FR-4 imprimiu as placas de circuito, IMS imprimiram as placas de circuito, HDI imprimiram placas de circuito, placas de alta frequência de PTFE e placas do rigidflex. E nós proporcionamos o quikturn flexível/serviços rápidos (12 horas a 72 horas), assim como o volume pequeno à fabricação grande do PWB do volume.

Os produtos são amplamente utilizados em campos da alto-tecnologia, indústria de uma comunicação do lilke, indústria de fontes de alimentação, indústria eletrônica do comsumer, controle industrial, dispositivos médicos, e assim por diante. Nós possuímos equipe alto-educada e experiente do PWB e equipamentos de produção avançados.

Camadas máximas: 32layer (a camada ≥20 precisa de rever)

Tamanho máximo do painel do revestimento: 740* 500 milímetro (>600 milímetro precisa de rever)

Tamanho mínimo do painel do revestimento: 5 * 5mm

Material do PWB: PI +FR4, FR4, Rogers, TG Halogênio-livre, alto e cobre pesado

Espessura do PWB: 0.2~4.0mm (<0.2 milímetro, >4 milímetro precisa de rever)

Espessura do cobre do PWB: H~5oz

Curva e torção: 0,075%

Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever)

Tamanho máximo do furo: 6.0mm (>6mm, usam a trituração para ampliar furos)

Furo de broca mínimo de HDI: 0.08-0.10MM

Espaço mínimo na camada interna (unilateral): 4~8L (inclua): amostra: 4 mil.; volume pequeno: 4,5 mil.;

8~12L (inclua): amostra: 5 mil.; volume pequeno: 5,5 mil.

12~18L (inclua): amostra: 6 mil.; volume pequeno: 6,5 mil.

Máscara da solda do PWB: Verde do verde, do Matt, azul azul, de Matt, preto, Matt preto, amarelo, vermelho, branco, etc.

Silkscreen do PWB: Branco, preto, etc.

Superfície do PWB: HASL sem chumbo, ouro da imersão, lata da imersão, OSP, ENIG + OSP, prata da imersão, ENEPIG, dedo do ouro

Aplicação: Comunicações, indústria/comsumer eletrônico.
