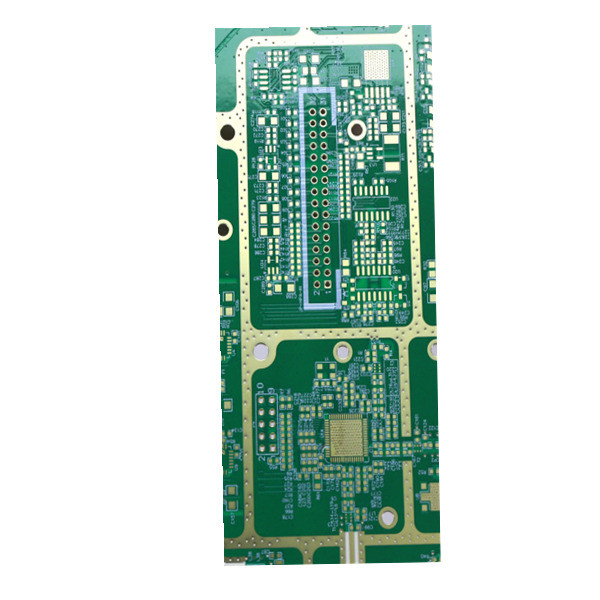

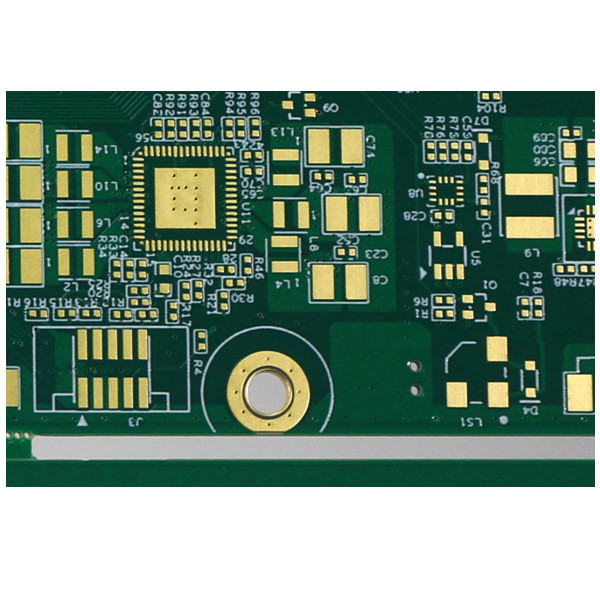

O dobro de TG130 FR4 tomou partido PWB duplo livre da camada do halogênio do PWB 3.0mm

O dobro de TG130 FR4 tomou partido PWB duplo livre da camada do halogênio do PWB 3.0mm

Placa tomada partido dobro tomada partido dobro tomada partido dobro do protótipo do PWB da placa do PWB da dupla camada da placa do PWB do PWB do protótipo do PWB

placa de circuito 2L impresso

As camadas máximas são 32layer, precisam de rever se a camada ≥20.

O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se >600 milímetro, precisa de rever no início a placa.

O tamanho mínimo do painel é 5 * 5mm.
As matérias primas do PWB incluem o PI +FR4, FR4, Rogers, materiais Halogênio-livres, altos do TG, etc.
A capacidade da espessura do PWB é de 0.2~4.0mm, se espessura menos de 0,2 milímetros, ou mais de 4 milímetros, necessidades de rever.

A capacidade da espessura do cobre do PWB é H~5oz. Se mais do que 5oz, precisarão de rever.

A tolerância da curva e da torção é 0,075%.

O tamanho mínimo do furo é 0.15mm, se furando o tamanho menos de 0.15mm, precisará de confirmar.

O tamanho máximo do furo é 6.0mm, se tamanho do furo mais de 6mm, precisará de usar a trituração para ampliar furos.

Espaço mínimo na camada interna (unilateral): 4~8L (inclua): amostra: 4 mil.; volume pequeno: 4,5 mil.;

8~12L (inclua): amostra: 5 mil.; volume pequeno: 5,5 mil.

12~18L (inclua): amostra: 6 mil.; volume pequeno: 6,5 mil.

Cor da máscara da solda do PWB: Verde do verde, do Matt, azul azul, de Matt, preto, Matt preto, amarelo, vermelho, branco, etc.
Cor do silkscreen do PWB: Branco, preto, etc.
Superfície do PWB: HASL sem chumbo, ENIG, Sn da imersão, OSP, ENIG seletivo + OSP, prata da imersão, ENEPIG, dedo do ouro, etc.
