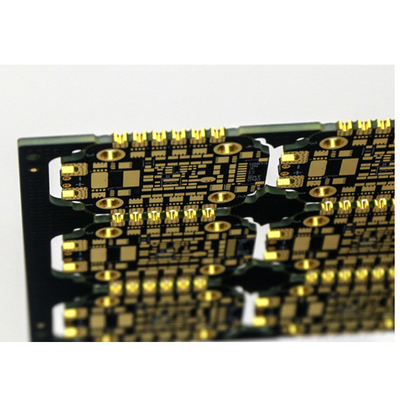

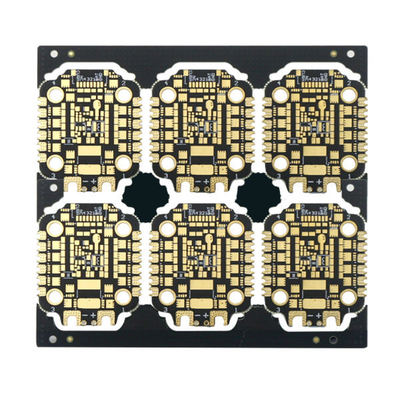

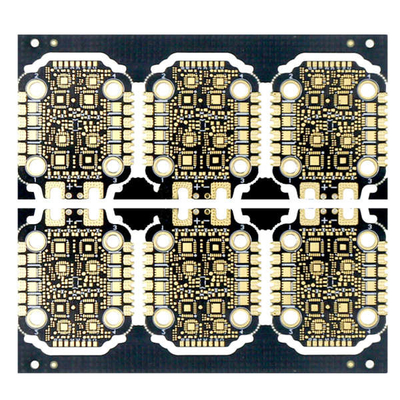

Au rápido da imersão do protótipo do PWB da placa FR4 do PWB do preto de 2oz 1.6mm Hdi
Lugar de origem | CHINA |
---|---|
Marca | Huashengxin |
Certificação | UL , ISO9001 |
Número do modelo | 4 placa de circuito impresso da camada 1+N+1 HDI |
Quantidade de ordem mínima | 1pcs |
Detalhes da embalagem | vácuo |
Tempo de entrega | o mais rapidamente 24 horas para o protótipo 2L e 4L, 3 dias para a produção da placa de HDI |
Termos de pagamento | T/T |

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xNome do PWB | protótipo rápido do PWB | Marterial | FR4, AntiCaf |
---|---|---|---|
Camada da Placa | 4L | Espessura da placa | 1.6mm |
Peso de cobre terminado exterior | 2.0oz | Peso de cobre interno interno | 2.0oz/70um |
Classe do IPC exigida | Classe 3 | O tamanho o menor do furo | 0.2mm |
Vias cego | sim | Aplicação | Produção de Wifi |
Realçar | placa preta do PWB de 2oz 1.6mm,placa do PWB do preto 70um,protótipo rápido do PWB 70um |
Au rápido da imersão do protótipo do PWB da placa FR4 do PWB do preto de 2oz 1.6mm Hdi
Protótipo rápido do PWB da fabricação do PWB do baixo volume do PWB do baixo volume do conjunto da placa do PWB da placa do PWB do preto do PWB Hdi da placa do PWB de HDI
4 placa de circuito impresso da camada 1+N+1 HDI
Camada do PWB | Placa de circuito impresso de HDI (4L) |
Superfície do PWB | Au 2u da imersão” |
Material do PWB | FR-4, AntiCaf |
Espessura do PWB | 1.6mm |
Tamanho mínimo do furo | 0.20mm |
Máscara da solda do PWB | Preto, lado |
Silkscreen do PWB | Branco, ambos os lados |
Peso de cobre terminado exterior | 2.0oz |
Peso de cobre interno interno | 2.0oz/70um |
A classe do IPC exigiu | Classe 3 |
Aplicação | Produção de Wifi |
A interconexão do alto densidade (HDI) PCBs é caracterizada por umas linhas mais finas, por uns espaços mais próximos, e por uma fiação mais densa. Têm uma conexão mais rápida ao reduzir o tamanho de um projeto. Normalmente, estas placas igualmente caracterizam cego e os vias enterrados, laser retiraram microvias, laminação sequencial, e através das em-almofadas. Uma placa de HDI pode abrigar a funcionalidade das placas precedentes usou-se.
Pilha-acima da placa de HDI:
1+N+1 com microvia do laser e núcleo enterrado mecânico através de. O “1" representa o “acúmulo” ou a laminação sequencial em cada lado do núcleo.
i+N+i (i>=2) PCBs contêm 2 ou mais “acúmulo” de camadas da interconexão do alto densidade. Microvias em camadas diferentes pode ser desconcertado ou empilhado. O cobre encheu estruturas empilhadas do microvia é geralmente - visto em projetos de desafio.
FAQ:
1. Que serviço pode você proporcionar?
Fabricação do PWB, conjunto do PWB, protótipo rápido
2. Como é rapidamente seu prazo de execução?
O 24H o mais rápido para 2L e 4L, 3WDs para a placa de HDI.
3. Como obter a cotação rápida?
Forneça por favor o arquivo do gerber e os detalhes da placa (que inclui a camada, a espessura da placa, a espessura de cobre, o tratamento de superfície, a máscara da solda e a cor do silkscreen, pedido especial se, quantidade da procura, etc.)
amostra:
Camada do PWB | 2L |
Superfície do PWB | IF-HASL |
Material do PWB | FR4, TG170 |
Espessura de cobre | 1/1oz terminou |
Máscara da solda do PWB | Lado dobro, verde |
Silkscreen do PWB | Lado dobro, branco |
Quantidade | 15pcs, dia de trabalho 15 |
os termos do pagamento 4.What fazem-no têm?
Transferência eletrónica (T/T)
