Placa Multilayer do PWB de HDI 0.9mm máscara da solda do verde da fabricação do PWB de 8 camadas

  • Multilayer HDI PCB Board 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
  • Multilayer HDI PCB Board 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
Lugar de origem CHINA
Marca Huashengxin
Certificação UL , ISO9001
Número do modelo 126747
Quantidade de ordem mínima 1pcs
Detalhes da embalagem vácuo
Tempo de entrega o mais rapidamente 24 horas para o protótipo 2L e 4L, 3 dias para a produção da placa de HDI
Termos de pagamento T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do PWB placas de 8L 2+N+2 HDI Marterial FR-4, TG170
Camada da Placa 8L Espessura da placa 0.9mm
Espessura de cobre 1/H/1/1/H/H/H/1 ONÇA Trilha/diferença de Min.PCB 3/3mil
Máscara da solda Verde O furo de furo mecânico o menor 0.15mm
Pedido especial HDI enterrou vias e os vias cegos, pas-de-deux empilham acima Aplicação controle industrial
Realçar

Placa do PWB de ISO9001 HDI

,

placa do PWB de 0.9mm HDI

,

0.9mm fabricação do PWB de 8 camadas
Deixe um recado
Descrição de produto

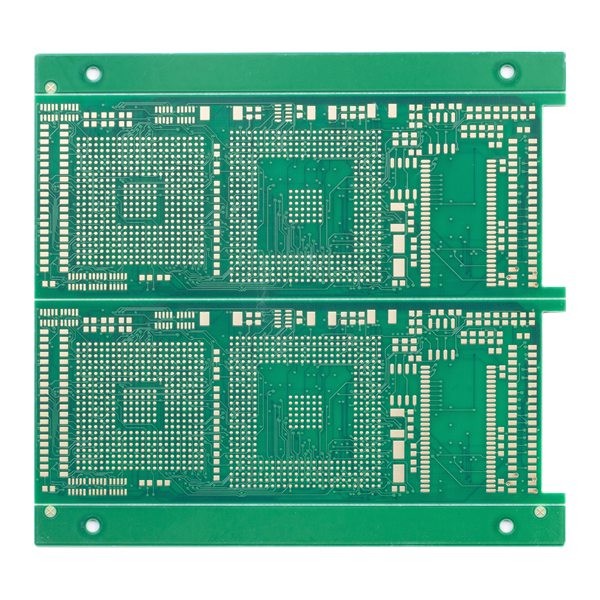

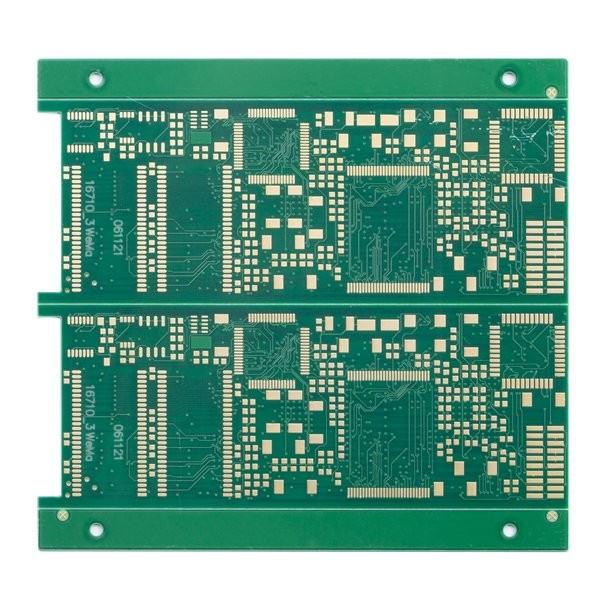

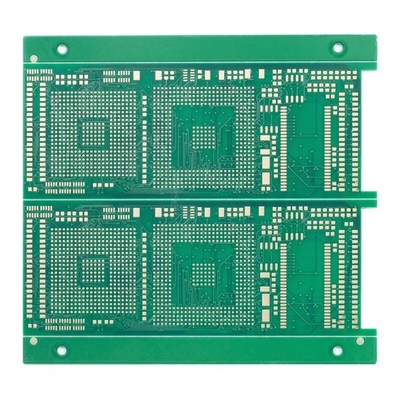

Placa Multilayer do PWB de HDI 0.9mm máscara da solda do verde da fabricação do PWB de 8 camadas



Placa Multilayer do PWB da placa do PWB de HDI 8 Assy do PWB do serviço da fabricação do PWB do conjunto do PWB de China da placa da placa HDI do PWB da camada



placas de 8L 2+N+2 HDI



O PWB de HDI significa placas de circuito impresso da interconexão do alto densidade, eles é caracterizado por umas linhas mais finas, por uns espaços mais próximos, e por uma fiação mais densa.

Devido a sua densidade mais alta do circuito do que placas de circuito tradicionais, projetos do PWB de HDI pode incluir a densidade menor através dos furos e das almofadas da captação, assim como mais alta da almofada da conexão. O PWB de HDI é amplamente utilizado reduzir o peso e as dimensões totais dos produtos, assim como aumentar o desempenho elétrico do dispositivo.



Pilha-acima da placa de HDI:

1+N+1 com microvia do laser e núcleo enterrado mecânico através de. O “1" representa o “acúmulo” ou a laminação sequencial em cada lado do núcleo.
i+N+i (i>=2) PCBs contêm 2 ou mais “acúmulo” de camadas da interconexão do alto densidade. Microvias em camadas diferentes pode ser desconcertado ou empilhado. O cobre encheu estruturas empilhadas do microvia é geralmente - visto em projetos de desafio.





Camada do PWB 8L Material do PWB FR4 TG170
Espessura de cobre 1/H/1/1/H/H/H/1 ONÇA Espessura do PWB 0.9MM
Tamanho mínimo do furo 0.15mm Trilha/diferença de Min.PCB: 3/3mil
Máscara da solda do PWB Verde Silkscreen do PWB Branco
A superfície do PWB terminou Ouro da imersão Esboço do PWB Routing/V-CUT
Aplicação controle industrial
Exigência especial: linha pequena espaço e diferença: 3/3mil/HDI enterrou vias e vias cegos, pilha acima /min do pas-de-deux. através do controle do tamanho 0.15mm/impedance do furo/over/0.25mm enchido e chapeado BGA da resina



Placa Multilayer do PWB de HDI 0.9mm máscara da solda do verde da fabricação do PWB de 8 camadas 0Placa Multilayer do PWB de HDI 0.9mm máscara da solda do verde da fabricação do PWB de 8 camadas 1



FAQ:

Q1: São você uma fábrica ou a empresa de comércio?

: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.


Q2: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)

Q3: É meu PWB arquiva seguro quando eu lheos submeto fabricando?
: Nós respeitamos os direitos reservados do cliente e nunca fabricaremos o PWB para alguma outra pessoa com seus arquivos a menos que nós recebermos a autorização escrita de seu lado, nem nós compartilharemos destes arquivos com todos os outros ?ns partidos. E nós poderíamos assinar NDA com cliente caso necessário.

Q4: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.


Q5: Que é seu prazo de execução padrão para o PWB?
: Amostra/protótipo (menos do que 3sqm):

1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho

Q6: Que pagamento você aceita?
: Transferência eletrónica (T/T) ou letra de crédito (L/C) ou Paypal (somente para o valor pequeno menos do que 500usd)



Q7: Que é a maneira da expedição?

Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.


Q8: Que é sua quantidade de ordem mínima?
: Nenhuma quantidade de MOQ.The afetará somente o preço. Contacte-nos por favor para o RFQ.
