Meio protótipo Multilayer do PWB da placa 1.2mm Hdi do PWB do furo 0.25mm BGA

Lugar de origem CHINA
Marca Huashengxin
Certificação UL , ISO9001
Número do modelo 134950
Quantidade de ordem mínima 1pcs
Detalhes da embalagem vácuo
Tempo de entrega o mais rapidamente 24 horas para o protótipo 2L e 4L, 3 dias para a produção da placa de HDI
Termos de pagamento T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do PWB placas de 6L 1+N+1HDI Marterial FR4 IT180 TG180
Superfície terminada ouro da imersão Espessura da placa 1.2mm
Espessura de cobre 1/1/1/1/1/1OZ Trilha/diferença de Min.PCB 8/8mil
Máscara da solda Verde, ambos os lados O furo de furo mecânico o menor 0.3mm
Pedido especial Meio furo, 0.25mm BGA Produtos de Applicationcommunications produtos digitais
Realçar

placa Multilayer do PWB de 0.25mm BGA

,

placa Multilayer do PWB de 1.2mm BGA

,

protótipo do PWB de 1.2mm Hdi

Deixe um recado
Descrição de produto

Meio protótipo Multilayer do PWB da placa 1.2mm Hdi do PWB do furo 0.25mm BGA



Placa Multilayer do PWB do furo 0.25mm BGA da placa do PWB de HDI meia fabricação da placa do PWB da placa do PWB de 6 camadas



placas de 6L 1+N+1 HDI



O PWB de HDI significa placas de circuito impresso da interconexão do alto densidade, eles é caracterizado por umas linhas mais finas, por uns espaços mais próximos, e por uma fiação mais densa.
Devido a sua densidade mais alta do circuito do que placas de circuito tradicionais, projetos do PWB de HDI pode incluir a densidade menor através dos furos e das almofadas da captação, assim como mais alta da almofada da conexão. O PWB de HDI é amplamente utilizado reduzir o peso e as dimensões totais dos produtos, assim como aumentar o desempenho elétrico do dispositivo.



Pilha-acima da placa de HDI:
1+N+1 com microvia do laser e núcleo enterrado mecânico através de. O “1" representa o “acúmulo” ou a laminação sequencial em cada lado do núcleo.
i+N+i (i>=2) PCBs contêm 2 ou mais “acúmulo” de camadas da interconexão do alto densidade. Microvias em camadas diferentes pode ser desconcertado ou empilhado. O cobre encheu estruturas empilhadas do microvia é geralmente - visto em projetos de desafio.

Placas do PWB da tampa 1~32L FR-4 dos produtos de HSX, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível. Fornece serviços de produção rápidos flexíveis da volta (12 horas de horas de to72), assim como o volume pequeno à fabricação grande do PWB do volume. Os produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos médicos, e espaço aéreo.



Camada do PWB 6L Material do PWB FR4 IT180 TG180
Espessura de cobre 1/1/1/1/1/1OZ Espessura do PWB 1.2MM
Tamanho mínimo do furo 0.3mm Trilha/diferença de Min.PCB: 8/8mil
Máscara da solda do PWB Verde Silkscreen do PWB Branco
A superfície do PWB terminou Ouro da imersão Esboço do PWB Roteamento
Aplicação produtos digitais
Exigência especial: HDI enterrou os vias e os vias cegos, uma pilha da etapa acima do controle de //impedance/meio over/0.25mm enchido e chapeado BGA do furo/resina

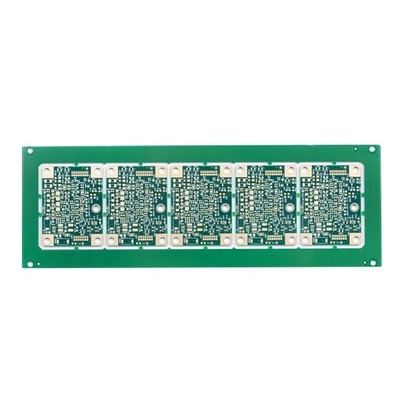

Meio protótipo Multilayer do PWB da placa 1.2mm Hdi do PWB do furo 0.25mm BGA 0

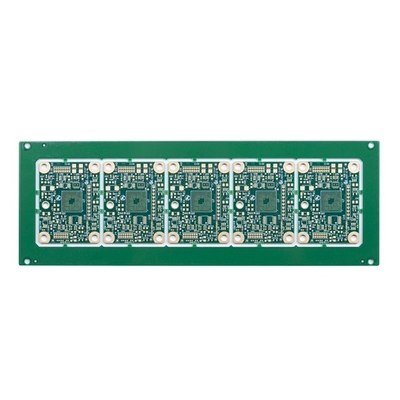

Meio protótipo Multilayer do PWB da placa 1.2mm Hdi do PWB do furo 0.25mm BGA 1

Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.



Q2: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)



Q3: É meu PWB arquiva seguro quando eu lheos submeto fabricando?
: Nós respeitamos os direitos reservados do cliente e nunca fabricaremos o PWB para alguma outra pessoa com seus arquivos a menos que nós recebermos a autorização escrita de seu lado, nem nós compartilharemos destes arquivos com todos os outros ?ns partidos. E nós poderíamos assinar NDA com cliente caso necessário.



Q4: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.



Q5: Que é seu prazo de execução padrão para o PWB?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho



Q6: Que pagamento você aceita?
: Transferência eletrónica (T/T) ou letra de crédito (L/C) ou Paypal (somente para o valor pequeno menos do que 500usd)
