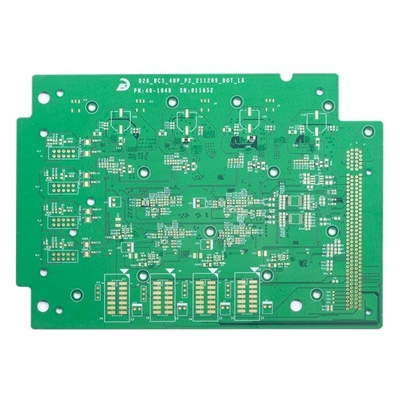

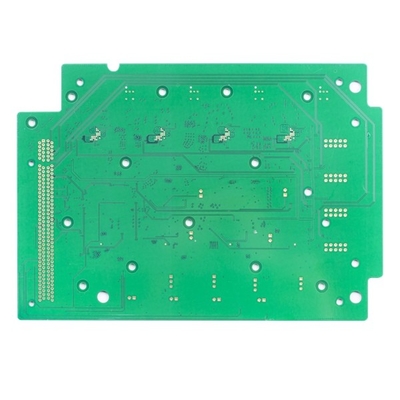

1.6mm FR4 ENIG ouro da imersão da máscara da solda do verde da placa de circuito do PWB de 6 camadas

1.6mm FR4 ENIG ouro da imersão da máscara da solda do verde da placa de circuito do PWB de 6 camadas

O PWB rápido da volta embarca o PWB de ENIG da máscara da solda da cor verde do PWB do furo do Imprensa-ajuste PWB de 6 camadas que fabrica a ordem urgente

PWB rápido da volta do furo do Imprensa-ajuste 6L

Fundado em 2010, o circuito de Shenzhen Huashengxin é um fabricante profissional para placas de circuito impresso. Placas do PWB da tampa 1~32L FR-4 dos produtos de Huashengxin, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível. Nós fornecemos os serviços de produção rápidos flexíveis da volta (12hours a 72 horas), assim como o volume pequeno à fabricação grande do PWB do volume. E nossos produtos são aplicados extensamente da indústria de uma comunicação, dispositivos das fontes de alimentação, redes informáticas à indústria aeroespacial.

As camadas máximas são 32layer (a camada ≥20 precisa de rever)

O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se o lado >600 milímetro do painel, precisará de rever a placa

O tamanho mínimo do painel do revestimento é 5 * 5mm
O material do PWB inclui o PI +FR4, FR4, Rogers, gravura em àgua forte
A capacidade da espessura do PWB é 0.2~4.0mm (necessidades de rever quando <0>4 milímetros) (e não pode fazer a superfície de HASL com espessura da placa

Espessura de cobre da capacidade de cobre baixa interna e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Tolerância da curva e da torção: 0,075%

Tamanho mínimo do furo: 0.15mm (precise de rever a placa se menor de 0,15 milímetros)

Capacidade mínima do furo de broca de HDI: 0.08-0.10MM
Trilha do PWB/capacidade da diferença: 3mil (0.075mm)
Método do esboço do PWB: Routing/V-CUT/Punching

Capacidade da espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Capacidade mínima da largura da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

Capacidade de enchimento dos furos da máscara da solda: 0.1-0.5mm

A cor da máscara da solda cobre o verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.
O silkscreen do PWB inclui branco, preto e como seu pedido

Capacidade da espessura da máscara de Peelable: 500-1000um
Filme da oxidação da capacidade de OSP: 0.2-0.5um

FAQ:
Q1: Como posso eu obter uma cotação?
: Envie-nos por favor o arquivo do gerber com formato Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB e forneça-o as quantidades da procura. Nós forneceremos a cotação em conformidade.

Q2: Pode você fabricar o PCBs de um arquivo de imagem?
: Não. Mas se você pode nos enviar um PWB da amostra, nós poderíamos clonar seu projeto e trabalhá-lo para fora.

Q3: Você tem o PWB no estoque.
: A maioria das placas do PWB são personalizadas, e têm projetos diferentes, nós produzem-nos de acordo com os arquivos do gerber fornecidos por clientes.

Q4: Que materiais FR4 você usa geralmente?

: Kingboard, ITEQ, Shengyi…

Q5: Que tipo da maneira da expedição você usa geralmente?
: Para a ordem pequena do volume, nós sugerimos sempre para enviar as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
E para a ordem grande do volume, para salvar o custo do frete, nós sugeriremos para arranjar a expedição pelo ar ou pelo mar, naturalmente, se você tem seu próprio remetente e pode nos fornecer a informação, nós podemos contactá-los para arranjar a expedição.
