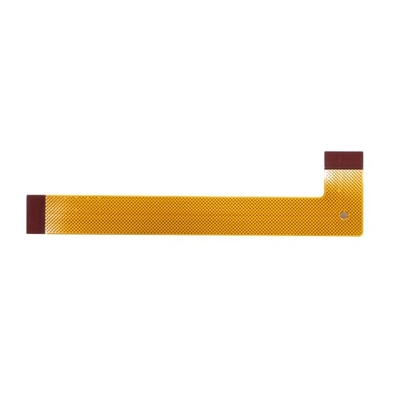

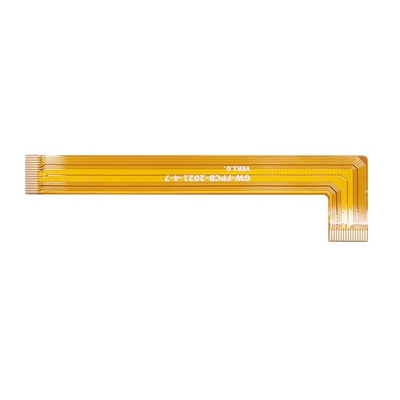

Fabricação 8mil flexível da placa de circuito do protótipo da dupla camada
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Camada do PWB | Dupla camada Flex Prototype Circuit Board | Material | PI |
|---|---|---|---|
| Camada da Placa | 2L | Tratamento terminado | ENIG |
| Espessura de cobre | 1/1 onça | Tamanho mínimo de perfuração | 0.1mm |
| Realçar | Placa de circuito do protótipo do ODM,placa de circuito do protótipo 8mil,placa de circuito do cabo flexível 8mil |
||
Descrição de produto
Fabricação 8mil flexível da placa de circuito do protótipo da dupla camada
A placa de circuito PCBA de Pcba da placa de circuito da placa PCBA do PWB do cabo flexível imprimiu o conjunto da placa de circuito
Placa do PWB do cabo flexível da dupla camada
Vantagem:
1) Precisão dos projetos. A maioria dos dispositivos eletrónicos avançados no uso usam hoje placas de circuito flexíveis devido ao nível elevado de precisão esperado delas.
2) São de pouco peso. As placas de circuito podem ser dobradas facilmente, assim podem ser posicionadas nos compartimentos.
3) Desempenho a longo prazo. As qualidades superiores de placas de circuito flexíveis para permitir que tenham a durabilidade e o desempenho a longo prazo. As características da baixa ductilidade e da massa contidas nestas placas permitem que superem a influência das vibrações, consequentemente dando lhes a capacidade para ter melhorado o desempenho.
4) Dissipação de calor. Devido aos designs compactos da placa de circuito, há uns trajetos térmicos mais curtos gerou e a dissipação do calor é comparada mais rapidamente ao outro tipo de PCBs.
5) Flexibilidade. Devido a sua capacidade para ser flexível, é facilmente dobrar placas de circuito flexíveis aos vários níveis ao instalá-los, torna assim possível aumentar os níveis da funcionalidade de vária eletrônica.
| Capacidade da tecnologia de FPC | |||
| Atribua (todas as dimensões são mil. a menos que especificado de outra maneira) |
Produção em massa (≥ do rendimento 80%, ≥1,33de Cpk) |
Pequena quantidade (≥60%do rendimento, chave ≥80% do rendimentoda especificação |
Amostra |
| FPC (sim/não) | sim | sim | sim |
| Contagem da camada/estrutura, máximo. | 2 | 4 | 6 |
| Tamanho (L ×W), máximo. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Espessura nominal (milímetros) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| Tolerância da espessura | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) |
| Tipo de superfície do revestimento | Ouro de HASLHard da ENIGENEPIGOPSI-SilverI-lata | Ouro de HASLHard da ENIGENEPIGOPSI-SilverI-lata | Ouro de HASLHard da ENIGENEPIGOPSI-SilverI-lata |
| ENIG macio (sim/não) | não | não | não |
| Tipo da matéria-prima | PI | PI | PILCPTK |
| Espessura de Coverlay (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Espessura adesiva (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Espessura de cobre, mínimo/máximo (um) | 12-70 | 12-70 | 12-70 |
| Espessura da matéria-prima, mínimo/máximo (um) | 25-75 | 25-75 | 25-100 |
| Tamanho furado mecânico do através-furo (sistema de alimentação de originais), mínimo. | 0,15 | 0,15 | 0,15 |
| Chapeando o prolongamento, máximo. | 3:1 | 3:1 | 5:1 |
| Tamanho da almofada, mínimo. | Com furo direto: 0.4mm Sem furo direto: 0.2mm |
Com furo direto: 0.4mm Sem furo direto: 0.2mm |
Com furo direto: 0.3mm Sem furo direto: 0.2mm |
| Tolerância do tamanho da almofada | 20% | 20% | 10% |
| Almofada para acolchoar o espaço, mínimo. | 4mil | 4mil | 4mil |
| Almofada para esboçar a tolerância | ±3mil | ±3mil | ±2mil |
| Accurancy do lugar do teste padrão | ±3mil | ±3mil | ±2mil |
| Accurancy do lugar do teste padrão do lado superior a assentar-se | ±3mil | ±3mil | ±2mil |
| Laser através do diâmetro de furo/almofada, mínimos. | 4/12mil | 4/10mil | 4/10mil |
| Linha largura de Outerlayer (Hoz+plating)/espaço, mínimo. | 3/3mil | 3/3mil | 2/2mil |
| Linha largura de Innerlayer (Hoz)/espaço, mínimo. | 3/3mil | 3/3mil | 2/2mil |
| Linha interna tolerância da largura | ±10% | ±10% | ±10% |
| Registro de Outerlayer, mínimo (diâmetro da almofada = sistema de alimentação de originais + X) | Sistema de alimentação de originais + 8 | Sistema de alimentação de originais + 8 | Sistema de alimentação de originais + 6 |
| Registro de Innerlayer, mínimo (diâmetro da almofada = sistema de alimentação de originais + X) (L ≤4camadas) | Sistema de alimentação de originais + 10 | Sistema de alimentação de originais + 10 | Sistema de alimentação de originais + 8 |
| Laser através do passo do furo, mínimo. | 0.40mm | 0.40mm | 0.35mm |
| Passo mecânico do furo, mínimo. | 0.50mm | 0.50mm | 0.40mm |
| Tolerância da posição do furo furado | ±2mil | ±2mil | ±2mil |
| Tolerância do tamanho do furo | ±2mil | ±2mil | ±2mil |
| Accurancy do lugar do furo de trabalho feito com ferramentas (PTH&NPTH) a acolchoar | ±3mil | ±3mil | ±2mil |
| Accurancy do lugar do furo de trabalho feito com ferramentas (PTH&NPTH) a esboçar | ±3mil | ±3mil | ±2mil |
| Tolerância do tamanho do esboço | ±2mil | ±2mil | ±2mil |
| Registro/represa do LPI, mínima. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| Represa do LPI em CVL | 8mil | 8mil | 8mil |
| Janela aberta de Coverlay/represa | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| Registro de Coverlay/fluxo da resina | 4mil | 4mil | 2mil |
| Material de Stifferness | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
| Represa de Stifferness, mínima. | 12mil | 12mil | 8mil |
| Registro de Stifferness/fluxo da resina | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| Tolerância da impedância | 10% | 10% | 5% |
| Confiança térmica (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
| UL qualificado do material e da estrutura | PI | PI | PI |
FAQ:
Q1: Que é sua quantidade de ordem mínima?
: Nenhuma quantidade de MOQ.The afetará somente o preço. Contacte-nos por favor para o RFQ.
Q2: Como você enviará geralmente o PWB?
: Geralmente para pacotes pequenos, nós enviaremos as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.
Q3: Como sobre sua capacidade de produção da fábrica do PWB?
: Nossa capacidade de produção mensal é 50.000 medidores quadrados/mês e 5000types/month.
Q4: Que países você trabalhou com?
: EUA, Canadá, Itália, Alemanha, Reino Unido, Espanha, França, Rússia, Irã, Turquia, República Checa, Áustria, Austrália, Brasil, Japão, Índia etc.
Q5: Você proporciona serviços do conjunto do PWB, demasiado?
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.
