Circuito frente e verso FR4 do PWB da placa do PWB do cabo flexível ISO9001 para eletrônico
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Camada do PWB | Circuitos Flexíveis de 2 Camadas | Material | PI |
|---|---|---|---|
| Camada da Placa | 2L | Tratamento terminado | ENIG |
| Espessura de cobre | 1/1 onça | Tamanho | 0.5mm |
| Realçar | Placa do PWB do cabo flexível ISO9001,Placa do PWB do cabo flexível do ODM,PWB ISO9001 frente e verso |
||
Descrição de produto

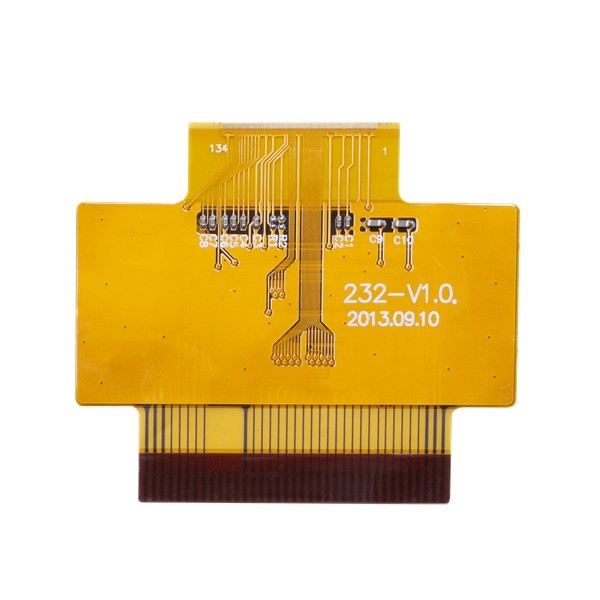

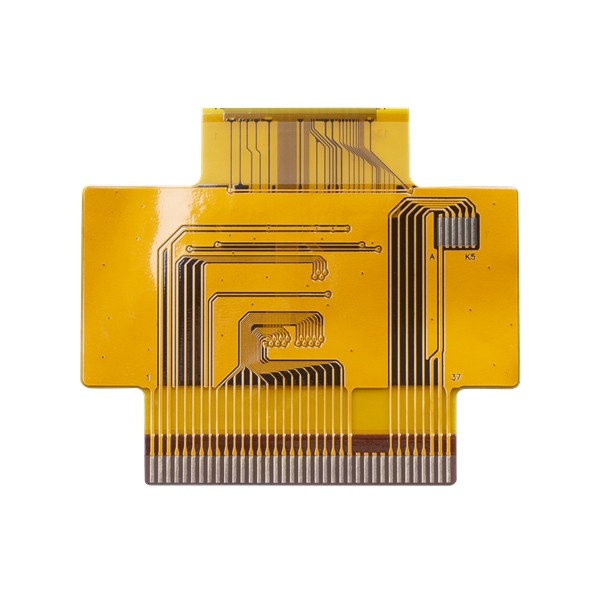

Circuito frente e verso FR4 do PWB da placa do PWB do cabo flexível ISO9001 para eletrônico
A placa do PWB do cabo flexível PWB flexível da dupla camada de 2 circuitos da camada dobra facilmente a aplicação eletrônica pequena
Circuitos flexíveis de 2 camadas
Os circuitos impressos flexíveis são as placas de circuito que têm a capacidade para se dobrar ou torcer. Desta afirmação, é óbvio que estão distinguidos por uma construção flexível. É por isso os coordenadores eletrônicos e os desenhistas usam-nos nas aplicações que exigem para suas qualidades. São consultados igualmente para dobrar tão circuitos e usados na maior parte em aplicações eletrônicas pequenas. Desde que são caracterizados por sua capacidade para se dobrar, os circuitos impressos flexíveis são feitos da carcaça flexível tal como o polyimide. Uma outra qualidade importante de circuitos impressos flexíveis é que têm a dissipação de calor superior do que placas de circuito impresso. É esta qualidade que torna possível para a eletrônica que a usa para ficar por muito tempo na condição da qualidade.
Placas do PWB da tampa 1~32L FR4 dos produtos de HSX, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível. Fornece serviços de produção rápidos flexíveis da volta (12 horas de horas de to72), assim como o volume pequeno à fabricação grande do PWB do volume. Os produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos médicos, e espaço aéreo.
| Capacidade da tecnologia de FPC | |||
| Atribua (todas as dimensões são mil. a menos que especificado de outra maneira) |
Produção em massa (≥ do rendimento 80%, ≥1,33de Cpk) |
Pequena quantidade (≥60%do rendimento, chave ≥80% do rendimentoda especificação |
Amostra |
| FPC (sim/não) | sim | sim | sim |
| Contagem da camada/estrutura, máximo. | 2 | 4 | 6 |
| Tamanho (L ×W), máximo. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Espessura nominal (milímetros) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| Tolerância da espessura | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) |
| Tipo de superfície do revestimento | Ouro de HASLHard da ENIGENEPIGOPSI-SilverI-lata | Ouro de HASLHard da ENIGENEPIGOPSI-SilverI-lata | Ouro de HASLHard da ENIGENEPIGOPSI-SilverI-lata |
| ENIG macio (sim/não) | não | não | não |
| Tipo da matéria-prima | PI | PI | PILCPTK |
| Espessura de Coverlay (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Espessura adesiva (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Espessura de cobre, mínimo/máximo (um) | 12-70 | 12-70 | 12-70 |
| Espessura da matéria-prima, mínimo/máximo (um) | 25-75 | 25-75 | 25-100 |
| Tamanho furado mecânico do através-furo (sistema de alimentação de originais), mínimo. | 0,15 | 0,15 | 0,15 |
| Chapeando o prolongamento, máximo. | 3:1 | 3:1 | 5:1 |
| Tamanho da almofada, mínimo. | Com furo direto: 0.4mm Sem furo direto: 0.2mm |
Com furo direto: 0.4mm Sem furo direto: 0.2mm |
Com furo direto: 0.3mm Sem furo direto: 0.2mm |
| Tolerância do tamanho da almofada | 20% | 20% | 10% |
| Almofada para acolchoar o espaço, mínimo. | 4mil | 4mil | 4mil |
| Almofada para esboçar a tolerância | ±3mil | ±3mil | ±2mil |
| Accurancy do lugar do teste padrão | ±3mil | ±3mil | ±2mil |
| Accurancy do lugar do teste padrão do lado superior a assentar-se | ±3mil | ±3mil | ±2mil |
| Laser através do diâmetro de furo/almofada, mínimos. | 4/12mil | 4/10mil | 4/10mil |
| Linha largura de Outerlayer (Hoz+plating)/espaço, mínimo. | 3/3mil | 3/3mil | 2/2mil |
| Linha largura de Innerlayer (Hoz)/espaço, mínimo. | 3/3mil | 3/3mil | 2/2mil |
| Linha interna tolerância da largura | ±10% | ±10% | ±10% |
| Registro de Outerlayer, mínimo (diâmetro da almofada = sistema de alimentação de originais + X) | Sistema de alimentação de originais + 8 | Sistema de alimentação de originais + 8 | Sistema de alimentação de originais + 6 |
| Registro de Innerlayer, mínimo (diâmetro da almofada = sistema de alimentação de originais + X) (L ≤4camadas) | Sistema de alimentação de originais + 10 | Sistema de alimentação de originais + 10 | Sistema de alimentação de originais + 8 |
| Laser através do passo do furo, mínimo. | 0.40mm | 0.40mm | 0.35mm |
| Passo mecânico do furo, mínimo. | 0.50mm | 0.50mm | 0.40mm |
| Tolerância da posição do furo furado | ±2mil | ±2mil | ±2mil |
| Tolerância do tamanho do furo | ±2mil | ±2mil | ±2mil |
| Accurancy do lugar do furo de trabalho feito com ferramentas (PTH&NPTH) a acolchoar | ±3mil | ±3mil | ±2mil |
| Accurancy do lugar do furo de trabalho feito com ferramentas (PTH&NPTH) a esboçar | ±3mil | ±3mil | ±2mil |
| Tolerância do tamanho do esboço | ±2mil | ±2mil | ±2mil |
| Registro/represa do LPI, mínima. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| Represa do LPI em CVL | 8mil | 8mil | 8mil |
| Janela aberta de Coverlay/represa | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| Registro de Coverlay/fluxo da resina | 4mil | 4mil | 2mil |
| Material de Stifferness | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
| Represa de Stifferness, mínima. | 12mil | 12mil | 8mil |
| Registro de Stifferness/fluxo da resina | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| Tolerância da impedância | 10% | 10% | 5% |
| Confiança térmica (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
| UL qualificado do material e da estrutura | PI | PI | PI |
FAQ:
Q1: Que é sua quantidade de ordem mínima?
: Nenhuma quantidade de MOQ.The afetará somente o preço. Contacte-nos por favor para o RFQ.
Q2: Como você enviará geralmente o PWB?
: Geralmente para pacotes pequenos, nós enviaremos as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.
Q3: Como sobre sua capacidade de produção da fábrica do PWB?
: Nossa capacidade de produção mensal é 50.000 medidores quadrados/mês e 5000types/month.
Q4: Que países você trabalhou com?
: EUA, Canadá, Itália, Alemanha, Reino Unido, Espanha, França, Rússia, Irã, Turquia, República Checa, Áustria, Austrália, Brasil, Japão, Índia etc.
Q5: Você proporciona serviços do conjunto do PWB, demasiado?
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.
