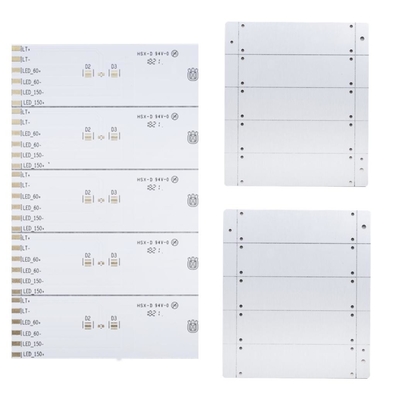

Única máscara de alumínio tomada partido 1.6mm HASL da solda do verde do PWB do núcleo sem chumbo

Única máscara de alumínio tomada partido 1.6mm HASL da solda do verde do PWB do núcleo sem chumbo

O único alumínio folheado de alumínio tomado partido do PWB do PWB do núcleo de alumínio de alumínio do PWB do núcleo do metal da placa do PWB do PWB BoarAluminum baseou o PWB

Única placa de alumínio tomada partido do PWB

O circuito de HSX cobre uma área da produção total de 10.000 medidores quadrados, emprega mais de 350 trabalhadores, produzem mais de 5.000 tipos do PWB mensalmente. Seus produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos médicos, e espaço aéreo.

Entre todo o núcleo PCBs do metal, o PWB de alumínio é o tipo o mais comum. A matéria-prima consiste no núcleo de alumínio e no material FR4 padrão. Caracteriza uma camada folheada térmica que dissipe o calor em uma maneira altamente eficiente ao refrigerar componentes e ao aumentar o desempenho total dos produtos. Atualmente, o PWB suportado de alumínio é considerado como a solução ao poder superior e às aplicações apertadas da tolerância.

Vantagens do PWB de alumínio:
1. a favor do meio ambiente. O alumínio é não-tóxico e reciclável.
dissipação 2.Heat. O alumínio pode transferir o calor longe dos componentes vitais, assim minimizando o efeito que prejudicial poderia ter na placa de circuito.
durabilidade 3.Higher: O alumínio fornece a força e a durabilidade a um produto, e pode reduzir a ruptura acidental durante a fabricação, a manipulação, e o uso diário.
4.Lightweight: O alumínio é um metal de pouco peso.

Camadas: 1-32layer, se a camada é 20L ou égua do que 20L, precisará de rever a placa.
O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se o lado >600 milímetro do painel, precisará do rever.
O tamanho mínimo do painel é 5 * 5mm.
As matérias primas de placas de circuito impresso incluem FR4, Rogers, materiais Halogênio-livres, altos do TG…
A capacidade da espessura do PWB é de 0.2~4.0mm, se espessura menos de 0,2 milímetros, ou mais de 4 milímetros, necessidades de rever.
A capacidade da espessura do cobre do PWB é H~5oz. Se mais do que 5oz, precisarão do rever no início.
A tolerância da curva e da torção é 0,075%.
O tamanho mínimo do furo é 0.15mm, se furar o tamanho é menor de 0.15mm, precisará de confirmar no início a placa.
O tamanho máximo do furo é 6.0mm, se tamanho do furo mais de 6mm, precisará de usar a trituração para ampliar furos.
A cor da placa de circuito impresso inclui o verde verde, matt, preto azul, preto, matt azul, matt, amarelo, vermelho, branco, e assim por diante.
A cor da cor do silkscreen: inclua branco, preto e assim por diante.
As superfícies da placa de circuito impresso incluem HASL sem chumbo, ENIG, Sn da imersão, OSP, ENIG seletivo + OSP, prata da imersão, ENEPIG, dedo do ouro, etc.

Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.

Q2: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)

Q3: É meu PWB arquiva seguro quando eu lheos submeto fabricando?
: Nós respeitamos os direitos reservados do cliente e nunca fabricaremos o PWB para alguma outra pessoa com seus arquivos a menos que nós recebermos a autorização escrita de seu lado, nem nós compartilharemos destes arquivos com todos os outros ?ns partidos. E nós poderíamos assinar NDA com cliente caso necessário.

Q4: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.

Q5: Que é seu prazo de execução padrão para o PWB?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho

Q6: Que pagamento você aceita?
: Transferência eletrónica (T/T) ou letra de crédito (L/C) ou Paypal (somente para o valor pequeno menos do que 500usd)
