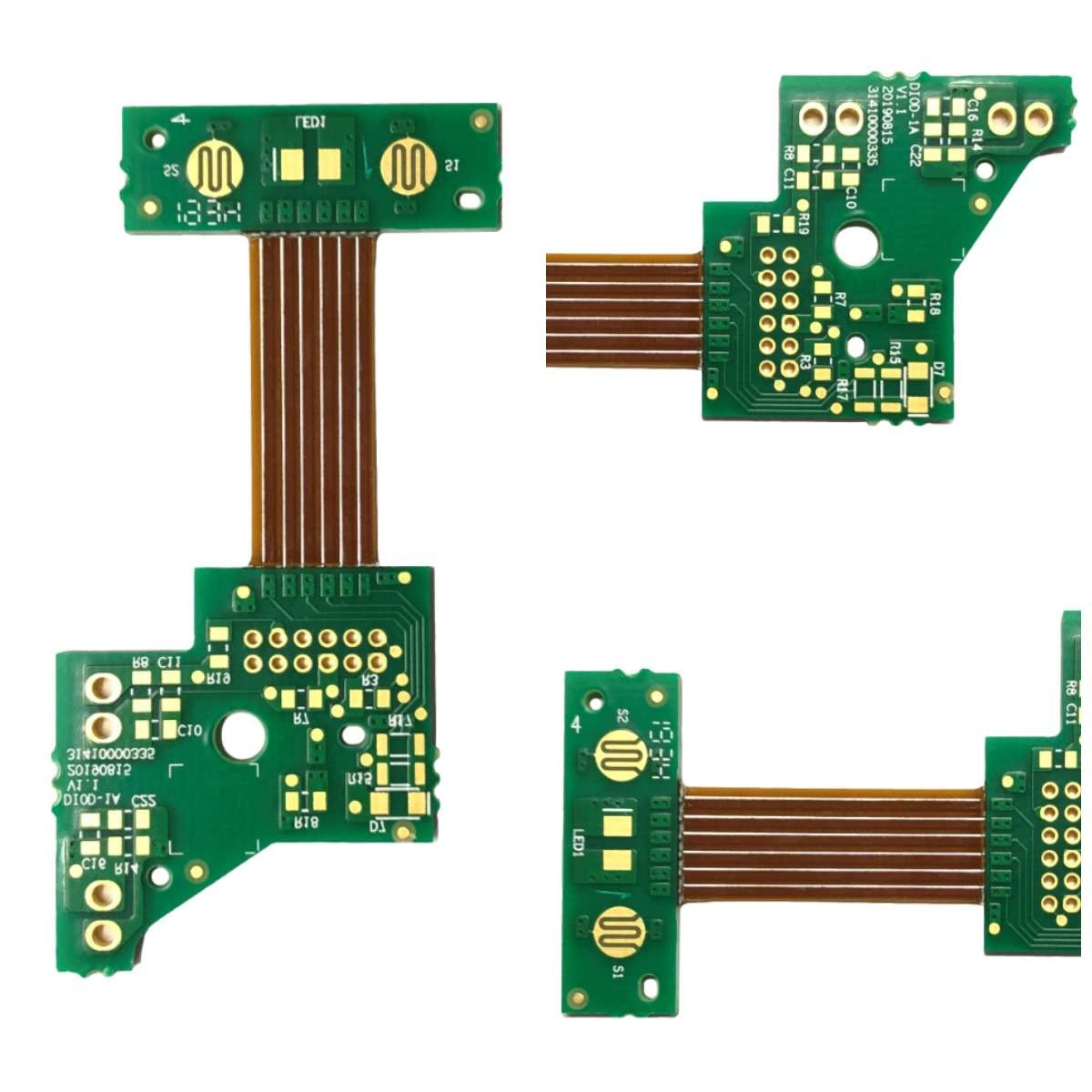

Placa de circuito flexível rígida de alta frequência FR4 High TG Imersão PCB de estanho

Placa de Circuito Flexível Rígida de Alta Frequência FR4 High TG Imersão PCB de Estanho

Camadas máximas: 32 camadas (≥20 camadas precisam ser revisadas)

Tamanho máximo do painel de acabamento: 740 * 500 MM (> 600 MM precisa ser revisado)
Material PCB: PI +FR4, FR4, Rogers, livre de halogênio, alto TG e cobre pesado
Espessura do PCB: 0,2 ~ 4,0 mm (＜0,2 mm,＞4 mm precisa ser revisado)

Espessura de cobre PCB: H~5oz

mín.tamanho do furo: 0,15 mm (＜0,15 mm precisa ser revisado)

Tamanho máximo do furo: 6,0 mm (> 6 mm, use fresagem para ampliar os furos)

Furo mínimo HDI: 0,08-0,10 MM

Espaço mínimo na camada interna (um lado): 4～8L (incluir): amostra: 4 mil;volume pequeno: 4,5 mil;

8~12L(incluir): amostra: 5 mil;pequeno volume: 5,5 mil

12～18L (inclui): amostra: 6 mil;pequeno volume: 6,5 mil

Máscara de solda PCB: verde, verde fosco, azul, azul fosco, preto, preto fosco, amarelo, vermelho, branco, etc
Serigrafia PCB: Branco, Preto, etc
Superfície PCB: HASL sem chumbo, Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger

Aplicação: Comunicações, Indústria/Consumidor Eletrônico.

Fabricação de PCB de giro rápido (2 camadas 24 horas, 4 camadas 48 horas…. Mais rápido)

FR4, Alumínio, Flexível, Rogers, Teflon PCB produção em massa

Placa PC multicamadas (4-32 camadas)

Montagem em superfície de baixo a alto volume e montagem de PCB de passagem

01005s, BGA, uBGA, CCGA CSP e Flip Chip

Dispositivos de passo fino de 0,4 mm

Protótipo e montagem eletrônica de pré-produção

Tecnologia de Montagem em Superfície (Pasta e Epóxi)

Encapsulamento e revestimento conforme de conjuntos de PCB

Montagem sem chumbo

Refluxo intrusivo

Press fit

Soldagem por onda/onda seletiva

Processamento de refluxo de lado duplo/simples

Retrabalho e reparos (Fine Pitch QFP, Area Array Packages)

Testes funcionais, elétricos e em circuito

Ao gerenciar o processo de produção de ponta a ponta, permitimos que nossos clientes se concentrem em suas principais especialidades.
