O ouro rápido 6L da imersão das placas do PWB da volta imprimiu o PWB da placa de circuito que fabrica o PWB complacente de ROHS

O ouro rápido 6L da imersão das placas do PWB da volta imprimiu o PWB da placa de circuito que fabrica o PWB complacente de ROHS

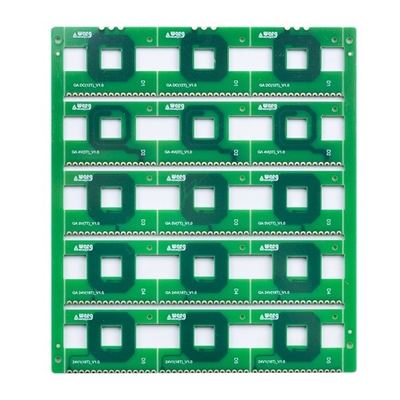

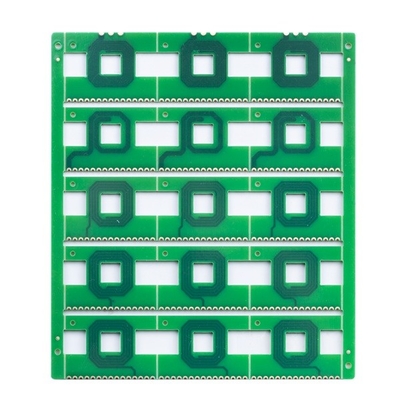

PWB Multilayer da volta de 6L Quik

Placas do PWB da tampa 1~32L FR-4 dos produtos de HSX, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível. Fornece serviços de produção rápidos flexíveis da volta (12 horas de horas de to72), assim como o volume pequeno à fabricação grande do PWB do volume. Os produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos médicos, e espaço aéreo.

Camadas máximas: 32layer (a camada ≥20 precisa de rever)
Tamanho máximo do painel do revestimento: 740* 500 milímetro (>600 milímetro precisa de rever)
Tamanho mínimo do painel do revestimento: 5 * 5mm
Material do PWB: PI +FR4, FR4, Rogers
Espessura do PWB: 0.2~4.0mm (<0.2 milímetro, >4 milímetro precisa de rever) (≤ 0.6mm da espessura da placa, não se aplicam para a superfície de HASL)
espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado
Curva e torção: 0,075%
Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever)
Furo de broca mínimo de HDI: 0.08-0.10MM
Trilha/diferença do PWB: 3mil (0.075mm)
Esboço do PWB: Routing/V-CUT/Punching
Espessura da máscara da solda: 15-20um padrão; Avançado: 35um
Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil
Furos de enchimento da máscara da solda: 0.1-0.5mm
A cor da máscara da solda: verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.
Silkscreen do PWB: Branco, preto e como seu pedido
Espessura da máscara de Peelable: 500-1000um
Filme da oxidação de OSP: 0.2-0.5um

Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.

Q2: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)

Q3: Nossos arquivos do PWB serão verificados.
: Sim. Seus dados serão verificados por nossa equipe dos coordenadores. Se nós encontramos que todas as edições técnicas ou para ter alguns inquire, nós contactá-lo-emos e resolvê-los-emos os problemas junto.

Q4: Faz nosso produto será testado antes da expedição.
: Sim. Nós poderíamos fornecer testes do circuito da função se você nos fornece os métodos de teste.

Q5: Você proporciona serviços do conjunto do PWB, demasiado?
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.
