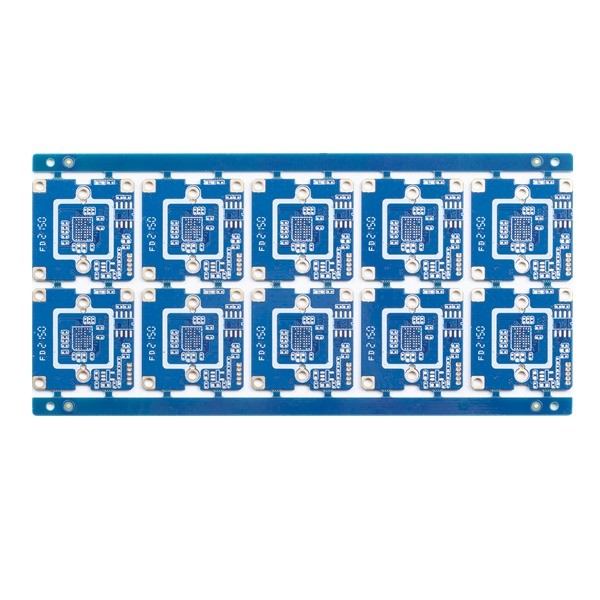

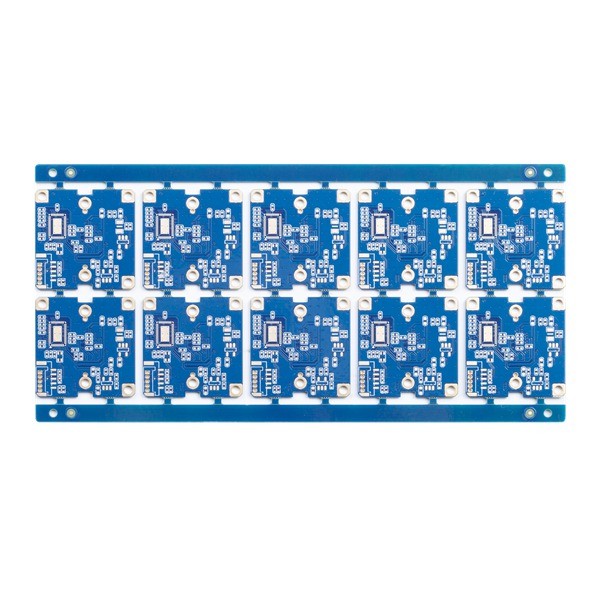

O PWB rápido Multilayer da volta de FR4 TG135 embarca a máscara azul 3OZ da solda

O PWB rápido Multilayer da volta de FR4 TG135 embarca a máscara azul 3OZ da solda

O PWB rápido da volta embarca o protótipo rápido do PWB do PWB da volta rápida azul dos fabricantes do PWB da volta da máscara da solda rapidamente

PWB Multilayer do preto da volta de 4L Quik

Placas do PWB da tampa 1~32L FR-4 dos produtos de HSX, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível. Fornece serviços de produção rápidos flexíveis da volta (12 horas de horas de to72), assim como o volume pequeno à fabricação grande do PWB do volume. Os produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos médicos, e espaço aéreo.

Camadas máximas: 32layer (a camada ≥20 precisa de rever)
Tamanho máximo do painel do revestimento: 740* 500 milímetro (>600 milímetro precisa de rever)
Tamanho mínimo do painel do revestimento: 5 * 5mm
Material do PWB: PI +FR4, FR4, Rogers
Espessura do PWB: 0.2~4.0mm (<0.2 milímetro, >4 milímetro precisa de rever) (≤ 0.6mm da espessura da placa, não se aplicam para a superfície de HASL)
espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado
Curva e torção: 0,075%
Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever)
Furo de broca mínimo de HDI: 0.08-0.10MM
Trilha/diferença do PWB: 3mil (0.075mm)
Esboço do PWB: Routing/V-CUT/Punching
Espessura da máscara da solda: 15-20um padrão; Avançado: 35um
Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil
Furos de enchimento da máscara da solda: 0.1-0.5mm
A cor da máscara da solda: verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.
Silkscreen do PWB: Branco, preto e como seu pedido
Espessura da máscara de Peelable: 500-1000um
Filme da oxidação de OSP: 0.2-0.5um

FAQ:

Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.

Q2: Como sobre sua capacidade de produção da fábrica do PWB?
: Nossa capacidade de produção mensal é 50.000 medidores quadrados/mês e 5000types/month.

Q3: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.

Q4: Como você enviará geralmente o PWB?
: Geralmente para pacotes pequenos, nós enviaremos as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.

Q5: Que é seu prazo de execução padrão para a produção?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho
