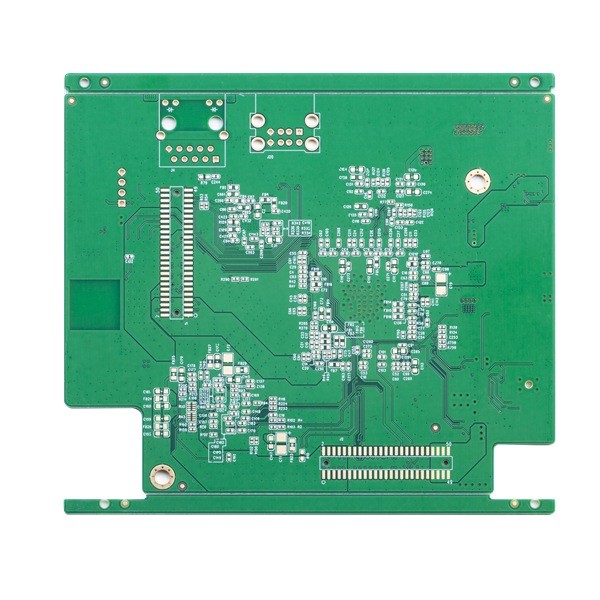

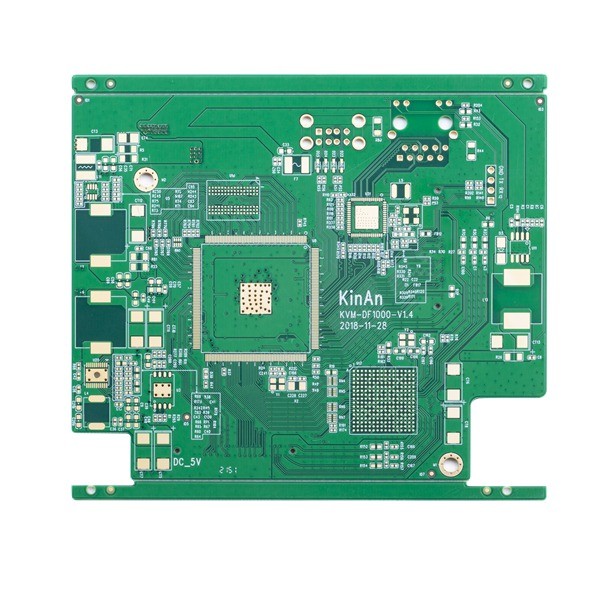

O PWB rápido da volta da máscara verde da solda embarca o controle 1.2mm 5mil da impedância de BGA

O PWB rápido da volta da máscara verde da solda embarca o controle 1.2mm 5mil da impedância de BGA

O PWB rápido da volta embarca a fabricação rápida do PWB do PWB da volta do controle pequeno verde da impedância da máscara BGA da solda

PWB rápido da volta de Quik de 4 CAMADAS

Placas do PWB da tampa 1~32L FR-4 dos produtos de HSX, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível. Fornece serviços de produção rápidos flexíveis da volta (12 horas de horas de to72), assim como o volume pequeno à fabricação grande do PWB do volume. Os produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos médicos, e espaço aéreo.

Camadas máximas da placa de circuito de BGA: 32layer (a camada ≥20 precisa de rever)
Tamanho máximo do painel do revestimento: 740* 500 milímetro (>600 milímetro precisa de rever)
Tamanho mínimo do painel do revestimento: 5 * 5mm
Material do PWB: PI +FR4, FR4, Rogers
Espessura do PWB: 0.2~4.0mm (<0.2 milímetro, >4 milímetro precisa de rever) (≤ 0.6mm da espessura da placa, não se aplicam para a superfície de HASL)
espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado
Curva e torção: 0,075%
Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever)
Furo de broca mínimo de HDI: 0.08-0.10MM
Trilha/diferença do PWB: 3mil (0.075mm)
Esboço do PWB: Routing/V-CUT/Punching
Espessura da máscara da solda: 15-20um padrão; Avançado: 35um
Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil
Furos de enchimento da máscara da solda: 0.1-0.5mm
A cor da máscara da solda: verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.
Silkscreen do PWB: Branco, preto e como seu pedido
Espessura da máscara de Peelable: 500-1000um
Filme da oxidação de OSP: 0.2-0.5um

FAQ:
Q1: Como posso eu obter uma cotação?
: Envie-nos por favor o arquivo do gerber com formato Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB e forneça-o as quantidades da procura. Nós forneceremos a cotação em conformidade.

Q2: Pode você fabricar o PCBs de um arquivo de imagem?
: Não. Mas se você pode nos enviar um PWB da amostra, nós poderíamos clonar seu projeto e trabalhá-lo para fora.

Q3: Você tem o PWB no estoque.
: A maioria das placas do PWB são personalizadas, e têm projetos diferentes, nós produzem-nos de acordo com os arquivos do gerber fornecidos por clientes.

Q4: Que materiais FR4 você usa geralmente?

: Kingboard, ITEQ, Shengyi…

Q5: Que tipo da maneira da expedição você usa geralmente?
: Para a ordem pequena do volume, nós sugerimos sempre para enviar as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
E para a ordem grande do volume, para salvar o custo do frete, nós sugeriremos para arranjar a expedição pelo ar ou pelo mar, naturalmente, se você tem seu próprio remetente e pode nos fornecer a informação, nós podemos contactá-los para arranjar a expedição.
