O PWB rápido pequeno da volta do furo BGA embarca o protótipo PWB FR4 TG170 de 8 camadas

O PWB rápido pequeno da volta do furo BGA embarca o protótipo PWB FR4 TG170 de 8 camadas

O PWB rápido da volta embarca o protótipo que rápido pequeno do PWB do controle pequeno BGA da impedância do tamanho do furo a volta rápida imprimiu placas de circuito

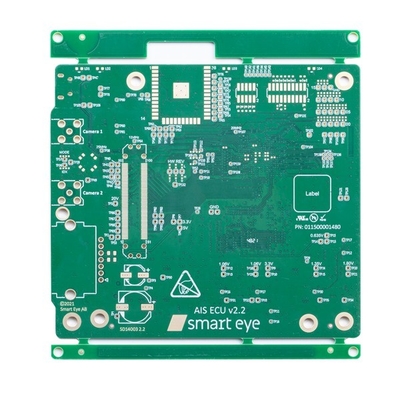

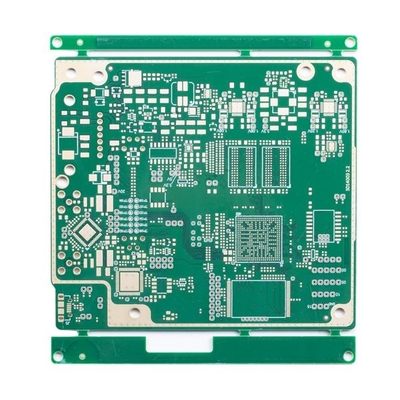

PWB rápido da volta de 8 camadas com BGA pequeno

Fundado em 2010, o circuito de Shenzhen Huashengxin é um fabricante profissional para placas de circuito impresso. Placas do PWB da tampa 1~32L FR-4 dos produtos de Huashengxin, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível. Nós fornecemos os serviços de produção rápidos flexíveis da volta (12hours a 72 horas), assim como o volume pequeno à fabricação grande do PWB do volume. E nossos produtos são aplicados extensamente da indústria de uma comunicação, dispositivos das fontes de alimentação, redes informáticas à indústria aeroespacial.

Camadas: 1-32layer, se a camada é 20L ou égua do que 20L, precisará de rever a placa.

O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se o lado >600 milímetro do painel, precisará do rever.

O tamanho mínimo do painel é 5 * 5mm.

As matérias primas de placas de circuito impresso incluem FR4, Rogers, materiais Halogênio-livres, altos do TG…

Tempos cegos e enterrados da imprensa da laminação dos furos: Imprensa com o mesmo núcleo ≤3times (necessidades das épocas >3 de rever)

A capacidade da espessura do PWB é de 0.2~4.0mm, se a espessura é menos de 0,2 milímetros, ou mais de 4 milímetros, precisarão de revê-lo no início.

Capacidade da espessura do cobre do PWB: Layer≤ interno 6 onças (mas a espessura de cobre ≥5 onça para 4L, ≥4OZ para 6L, ≥3OZfor 8L e será revisto acima)
Cobre exterior da camada: ≤ 10 onça (≥5 onça precisa de rever)

A tolerância da curva e da torção é 0,075%.

Superfície terminada: HASL, IF-HASL, ENIG, Sn da imersão, OSP, ENIG seletivo + OSP, prata da imersão, ENEPIG, chapeando o ouro duro, etc.

FAQ:

Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.

Q2: ComosobresuacapacidadedeproduçãodafábricadoPWB?
: Nossa capacidade de produção mensal é 50.000 medidores quadrados/mês e 5000types/month.

Q3: Senósnão temosnenhumarquivodoPWB/arquivodeGerber, tenhasomenteaamostradoPWB, podevocêproduzi-laparamim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.

Q4: ComovocêenviarágeralmenteoPWB?
: Geralmente para pacotes pequenos, nós enviaremos as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.

Q5: Que é seu prazo de execução padrão para a produção?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho
