O PWB rápido da volta de FR4 BGA embarca 6 a máscara da solda do verde da camada 8mil área grande do Au

O PWB rápido da volta de FR4 BGA embarca 6 a máscara da solda do verde da camada 8mil área grande do Au

O PWB rápido da volta embarca da ordem maciça RÁPIDA pequena grande do volume da área BGA do Au do produto de Digitas a ordem rápida da amostra

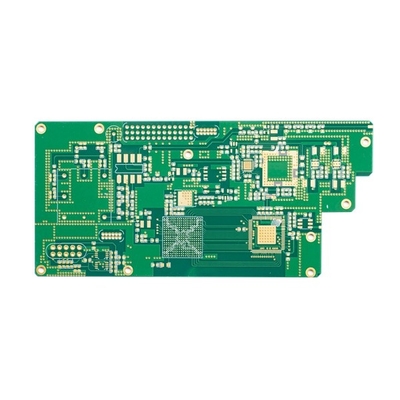

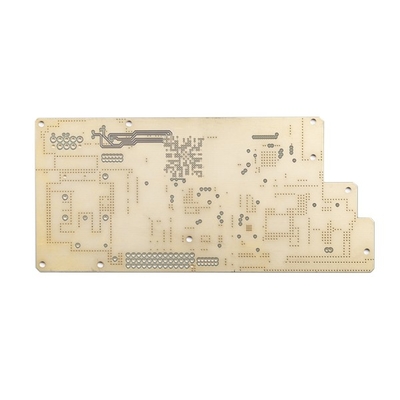

PWB rápido da volta de 6 camadas com grande área do Au

As vantagens do circuito de H SX:

1)PWB profissional da fabricação por 10 anos

2) Parte alta que posiciona, linha de produção profissional

3) Tecnologia de fabricação estável e madura

4) Controle de qualidade alto da confiança

5) Sistema de serviço detalhado do mercado

6) Resposta rápida, entrega rápida

O tamanho mínimo do painel do revestimento é 5 * 5mm

O material do PWB inclui o PI +FR4, FR4, Rogers, gravura em àgua forte

A capacidade da espessura do PWB é 0.2~4.0mm (necessidades de rever quando <0>4 milímetros) (e não pode fazer a superfície de HASL com espessura da placa

Espessura de cobre da capacidade de cobre baixa interna e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Tolerância da curva e da torção: 0,075%

Tamanho mínimo do furo: 0.15mm (precise de rever a placa se menor de 0,15 milímetros)

Capacidade mínima do furo de broca de HDI: 0.08-0.10MM

Trilha do PWB/capacidade da diferença: 3mil (0.075mm)

Método do esboço do PWB: Routing/V-CUT/Punching

Capacidade da espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Capacidade mínima da largura da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

Capacidade de enchimento dos furos da máscara da solda: 0.1-0.5mm

A cor da máscara da solda cobre o verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.

O silkscreen do PWB inclui branco, preto e como seu pedido

Capacidade da espessura da máscara de Peelable: 500-1000um

Filme da oxidação da capacidade de OSP: 0.2-0.5um

FAQ:
Q1: Poderia você fornecer a fonte dos serviços e dos componentes do conjunto do PWB?
: Sim, nós poderíamos igualmente fornecer a fonte dos componentes e os serviços do conjunto do PWB assim como a construção da caixa se pedido.

Q2: Que países você trabalhou com?
: EUA, Canadá, Itália, Alemanha, Reino Unido, Espanha, França, Rússia, Irã, Turquia, República Checa, Áustria, Austrália, Brasil, Japão, Índia etc.

Q3: É meu PWB arquiva seguro quando eu lheos submeto fabricando?
: Nós respeitamos os direitos reservados do cliente e nunca fabricaremos o PWB para alguma outra pessoa com seus arquivos a menos que nós recebermos a autorização escrita de seu lado, nem nós compartilharemos destes arquivos com todos os outros ?ns partidos. E nós poderíamos assinar NDA com cliente caso necessário.

Q4: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.

Q5: Que é seu prazo de execução padrão para o PWB?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho
