A solda azul resiste gerencie rapidamente a fabricação FR4 IT180 TG180 das placas do PWB

A solda azul resiste gerencie rapidamente a fabricação FR4 IT180 TG180 das placas do PWB

O PWB rápido da volta embarca a solda azul resiste gerencie rapidamente fabricação do PWB da fabricação e do conjunto do PWB dos fabricantes do PWB

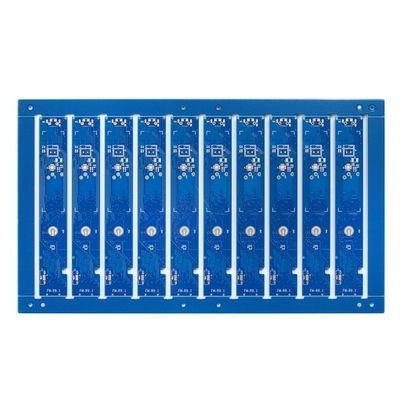

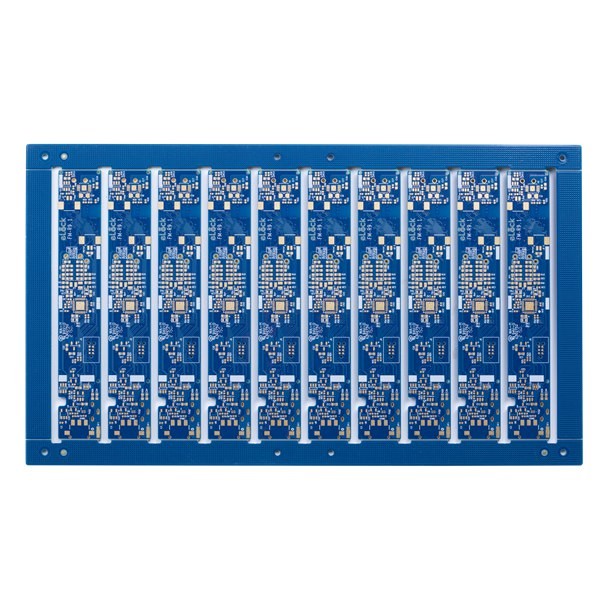

placa azul rápida da máscara da solda de 4L TG180

O circuito de HSX cobre uma área da produção total de 10.000 medidores quadrados, emprega-a sobre 350 trabalhadores, e produ-la mais do que mais de 5.000 tipos do PWB cada mês. Nossos produtos são amplamente utilizados em muitos indústrias, comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos médicos, e espaço aéreo, etc.

As camadas máximas são 32layer (a camada ≥20 precisa de rever)

O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se o lado >600 milímetro do painel, precisará de rever a placa

O tamanho mínimo do painel do revestimento é 5 * 5mm

O material do PWB inclui o PI +FR4, FR4, Rogers, gravura em àgua forte

A capacidade da espessura do PWB é 0.2~4.0mm (necessidades de rever quando <0>4 milímetros) (e não pode fazer a superfície de HASL com espessura da placa

Espessura de cobre da capacidade de cobre baixa interna e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Tolerância da curva e da torção: 0,075%

Tamanho mínimo do furo: 0.15mm (precise de rever a placa se menor de 0,15 milímetros)

Capacidade mínima do furo de broca de HDI: 0.08-0.10MM

Trilha do PWB/capacidade da diferença: 3mil (0.075mm)

Método do esboço do PWB: Routing/V-CUT/Punching

Capacidade da espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Capacidade mínima da largura da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

Capacidade de enchimento dos furos da máscara da solda: 0.1-0.5mm

A cor da máscara da solda cobre o verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.

O silkscreen do PWB inclui branco, preto e como seu pedido

Capacidade da espessura da máscara de Peelable: 500-1000um

Filme da oxidação da capacidade de OSP: 0.2-0.5um

As vantagens do circuito de HSX:

1)PWB profissional da fabricação por 10 anos

2)Parte alta que posiciona, linha de produção profissional

3)Tecnologia de fabricação estável e madura

4)Controle de qualidade alto da confiança

5)Sistema de serviço detalhado do mercado

6)Resposta rápida, entrega rápida

FAQ:

Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.

Q2: Como sobre sua capacidade de produção da fábrica do PWB?
: Nossa capacidade de produção mensal é 50.000 medidores quadrados/mês e 5000types/month.

Q3: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.

Q4: Como você enviará geralmente o PWB?
: Geralmente para pacotes pequenos, nós enviaremos as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.

Q5: Que é seu prazo de execução padrão para a produção?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho
