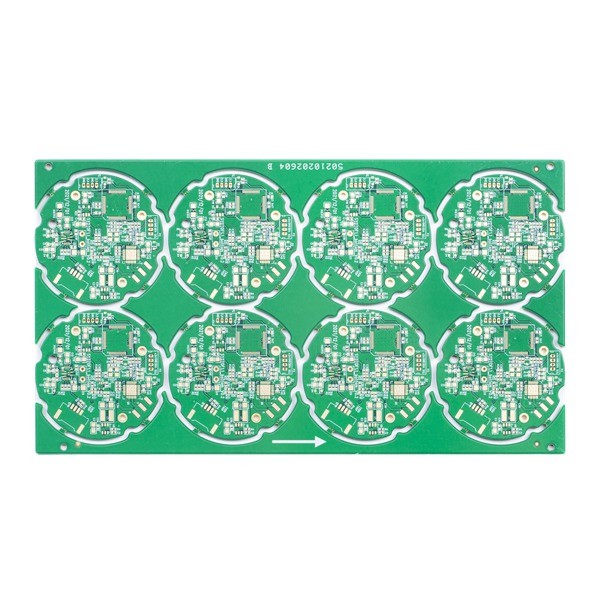

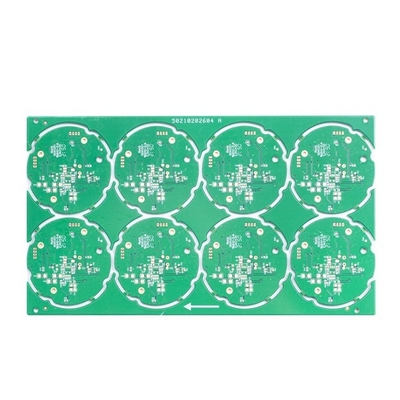

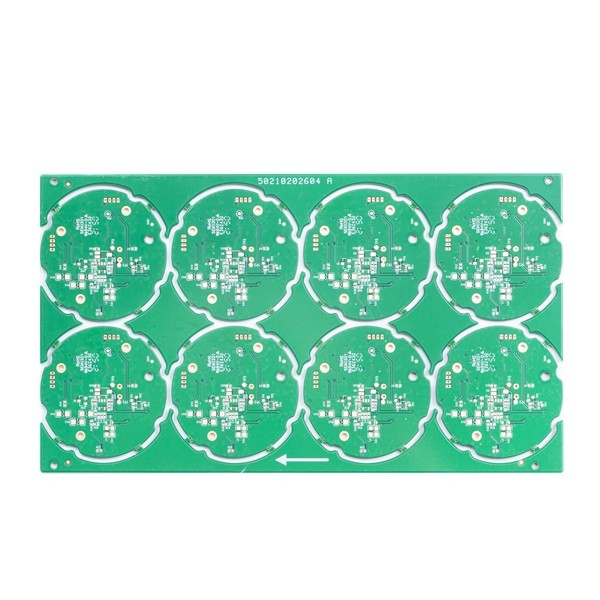

PWB rápido rígido alto da volta das placas de circuito impresso FR4 do TG TG170 1.6mm

PWB rápido rígido alto da volta das placas de circuito impresso FR4 do TG TG170 1.6mm

O PWB rápido da volta embarca a placa rápida alta do PWB da volta do TG que fabrica a fabricação da placa de circuito impresso

placa de circuito impresso rápida alta da volta de 4L TG

O circuito de HSX cobre uma área da produção total de 10.000 medidores quadrados, emprega-a sobre 350 trabalhadores, e produ-la mais do que mais de 5.000 tipos do PWB cada mês. Nossos produtos são amplamente utilizados em muitos indústrias, comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos médicos, e espaço aéreo, etc.

As camadas máximas são 32layer (a camada ≥20 precisa de rever)

O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se o lado >600 milímetro do painel, precisará de rever a placa

O tamanho mínimo do painel do revestimento é 5 * 5mm

O material do PWB inclui o PI +FR4, FR4, Rogers, gravura em àgua forte

A capacidade da espessura do PWB é 0.2~4.0mm (necessidades de rever quando <0>4 milímetros) (e não pode fazer a superfície de HASL com espessura da placa

Espessura de cobre da capacidade de cobre baixa interna e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Tolerância da curva e da torção: 0,075%

Tamanho mínimo do furo: 0.15mm (precise de rever a placa se menor de 0,15 milímetros)

Capacidade mínima do furo de broca de HDI: 0.08-0.10MM

Trilha do PWB/capacidade da diferença: 3mil (0.075mm)

Método do esboço do PWB: Routing/V-CUT/Punching

Capacidade da espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Capacidade mínima da largura da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

Capacidade de enchimento dos furos da máscara da solda: 0.1-0.5mm

A cor da máscara da solda cobre o verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.

O silkscreen do PWB inclui branco, preto e como seu pedido

Capacidade da espessura da máscara de Peelable: 500-1000um

Filme da oxidação da capacidade de OSP: 0.2-0.5um

As vantagens do circuito de HSX:

1)PWB profissional da fabricação por 10 anos

2)Parte alta que posiciona, linha de produção profissional

3)Tecnologia de fabricação estável e madura

4)Controle de qualidade alto da confiança

5)Sistema de serviço detalhado do mercado

6)Resposta rápida, entrega rápida

FAQ:
Q1: Como posso eu obter uma cotação?
: Envie-nos por favor o arquivo do gerber com formato Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB e forneça-o as quantidades da procura. Nós forneceremos a cotação em conformidade.

Q2: Pode você fabricar o PCBs de um arquivo de imagem?
: Não. Mas se você pode nos enviar um PWB da amostra, nós poderíamos clonar seu projeto e trabalhá-lo para fora.

Q3: Você tem o PWB no estoque.
: A maioria das placas do PWB são personalizadas, e têm projetos diferentes, nós produzem-nos de acordo com os arquivos do gerber fornecidos por clientes.

Q4: Que materiais FR4 você usa geralmente?

: Kingboard, ITEQ, Shengyi…

Q5: Que tipo da maneira da expedição você usa geralmente?
: Para a ordem pequena do volume, nós sugerimos sempre para enviar as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
E para a ordem grande do volume, para salvar o custo do frete, nós sugeriremos para arranjar a expedição pelo ar ou pelo mar, naturalmente, se você tem seu próprio remetente e pode nos fornecer a informação, nós podemos contactá-los para arranjar a expedição.
