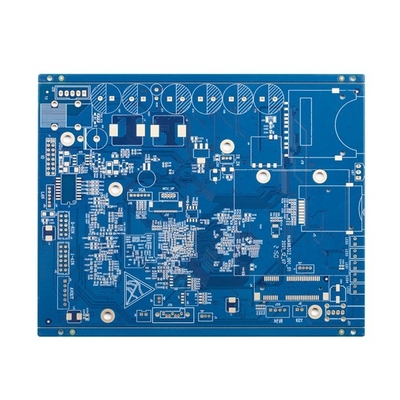

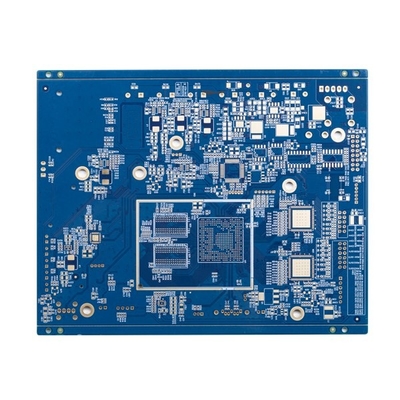

Protótipos rápidos 4.8mil 1.6mm das placas do PWB da volta da máscara azul da solda

Protótipos rápidos 4.8mil 1.6mm das placas do PWB da volta da máscara azul da solda

O PWB rápido da volta embarca da máscara azul da solda dos dispositivos de comunicação do controle da impedância protótipos rápidos

o controle da impedância 4L gerencie rapidamente a placa de circuito impresso

As camadas máximas são 32layer (a camada ≥20 precisa de rever)

O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se o lado >600 milímetro do painel, precisará de rever a placa

O tamanho mínimo do painel do revestimento é 5 * 5mm
O material do PWB inclui o PI +FR4, FR4, Rogers, gravura em àgua forte
A capacidade da espessura do PWB é 0.2~4.0mm (necessidades de rever quando <0>4 milímetros) (e não pode fazer a superfície de HASL com espessura da placa

Espessura de cobre da capacidade de cobre baixa interna e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Tolerância da curva e da torção: 0,075%

Tamanho mínimo do furo: 0.15mm (precise de rever a placa se menor de 0,15 milímetros)

Capacidade mínima do furo de broca de HDI: 0.08-0.10MM
Trilha do PWB/capacidade da diferença: 3mil (0.075mm)
Método do esboço do PWB: Routing/V-CUT/Punching

Capacidade da espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Capacidade mínima da largura da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

Capacidade de enchimento dos furos da máscara da solda: 0.1-0.5mm

A cor da máscara da solda cobre o verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.
O silkscreen do PWB inclui branco, preto e como seu pedido

Capacidade da espessura da máscara de Peelable: 500-1000um
Filme da oxidação da capacidade de OSP: 0.2-0.5um

FAQ:

Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.

Q2: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)

Q3: É meu PWB arquiva seguro quando eu lheos submeto fabricando?
: Nós respeitamos os direitos reservados do cliente e nunca fabricaremos o PWB para alguma outra pessoa com seus arquivos a menos que nós recebermos a autorização escrita de seu lado, nem nós compartilharemos destes arquivos com todos os outros ?ns partidos. E nós poderíamos assinar NDA com cliente caso necessário.

Q4: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.

Q5: Que é seu prazo de execução padrão para o PWB?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho

Q6: Que pagamento você aceita?
: Transferência eletrónica (T/T) ou letra de crédito (L/C) ou Paypal (somente para o valor pequeno menos do que 500usd)
