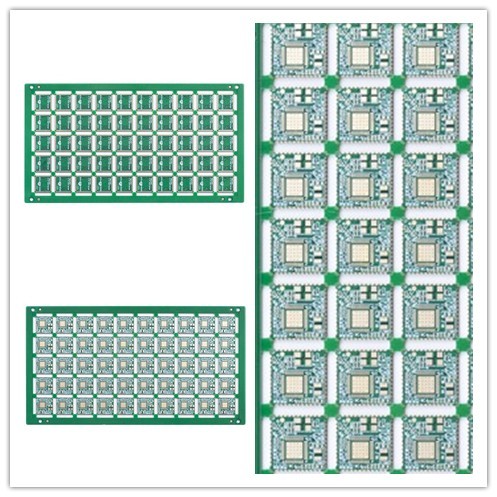

Placas PCB de giro rápido de 6 camadas FR4 imersão ouro para controle industrial

Placas PCB de giro rápido de 6 camadas FR4 imersão ouro para controle industrial

PCB de giro rápido 6L

O máximo de camadas é de 32 camadas (≥20 camadas precisam ser revisadas)

O tamanho máximo do painel de acabamento é 740 * 500 MM, mas se o lado do painel for >600 MM, será necessário revisar a placa

O tamanho mínimo do painel de acabamento é de 5 * 5 mm
O material PCB inclui PI +FR4, FR4, Rogers, etch
A capacidade de espessura do PCB é de 0,2 ~ 4,0 mm (precisa revisar quando <0,2 mm ou > 4 mm) (e não pode fazer superfície HASL com espessura de placa </=0,6 mm)

Capacidade de espessura da máscara de solda: padrão 15-20um;Avançado: 35um

Capacidade mínima de largura da ponte da máscara de solda: verde 4 mil, outra cor 4,8 mil

Capacidade de preenchimento de orifícios de máscara de solda: 0,1-0,5 mm

A cor da máscara de solda cobre verde, verde fosco, azul, azul fosco, preto, preto fosco, amarelo, vermelho, branco, etc.
A serigrafia PCB inclui branco, preto e conforme seu pedido

Capacidade de espessura da máscara destacável: 500-1000um
Filme de oxidação de capacidade OSP: 0,2-0,5um

PERGUNTAS FREQUENTES:

1. Que serviço você pode oferecer?

Placa de circuito impresso, montagem de circuito impresso, pedido de protótipo rápido

2. Quão rápido é o seu prazo de entrega?

Placa HDI mais rápida 3 WDs, 2L e 4L Placa rígida mais rápida 24H

3. Como obter uma cotação rápida?

Forneça o arquivo gerber e os detalhes da placa (incluindo camada, espessura da placa, espessura do cobre, tratamento de superfície, máscara de solda e cor da serigrafia, solicitação especial, se houver, quantidade da demanda, etc.)
