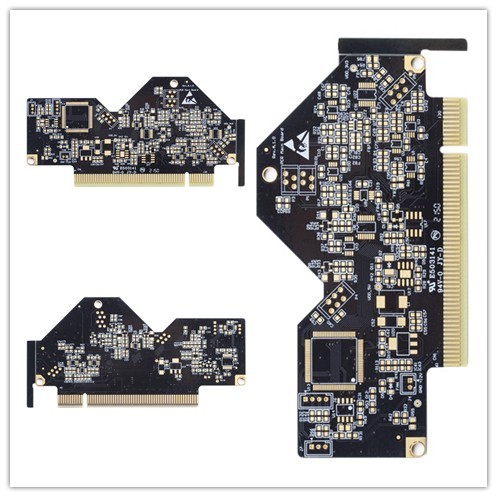

BGA Quick Turn PCB Boards FR4 Middle TG Imersão Máscara de Solda Preta Dourada

Máscara de solda preta Placas PCB de giro rápido FR4 middle TG

PCB de giro rápido 4L pequeno BGA

Espessura de cobre da capacidade de base de cobre interna e externa: Min 0,3/0,5 onças, Max 3 onças, avanço 4-6 onças

Tolerância de arco e torção: 0,075%

mín.tamanho do furo: 0,15 mm (precisa revisar a placa se for menor que 0,15 mm)

HDI Min capacidade de perfuração: 0,08-0,10 MM
Capacidade de faixa/intervalo de PCB: 3 mil (0,075 mm)
Método de contorno PCB: Roteamento/V-CUT/Perfuração

Capacidade de espessura da máscara de solda: padrão 15-20um;Avançado: 35um

Capacidade mínima de largura da ponte da máscara de solda: verde 4 mil, outra cor 4,8 mil

Capacidade de preenchimento de orifícios de máscara de solda: 0,1-0,5 mm

A cor da máscara de solda cobre verde, verde fosco, azul, azul fosco, preto, preto fosco, amarelo, vermelho, branco, etc.
A serigrafia PCB inclui branco, preto e conforme seu pedido

Características e benefícios

1. O material de alto padrão industrial TG mostra excelente confiabilidade térmica;

2. O ouro de imersão garante excelente umectação durante a soldagem de componentes e evita a corrosão do cobre;

3. Internamente, o projeto de engenharia evita que ocorram problemas na pré-produção;

4. ISO9001, ISO14001, IATF16949, ISO13485, certificado UL;

5. Taxa de reclamação do cliente: <1%

6. Entrega no prazo: >98%

7. Protótipo de capacidade de PCB para capacidade de produção em volume;

8. PCBs HDI multicamadas e de qualquer camada;

9. Mais de 18 anos de experiência em PCB.

PERGUNTAS FREQUENTES:

Q1: você é uma fábrica ou empresa comercial?
R: Sim, nós somos a fábrica, temos fabricação independente de protótipos de PCB de giro rápido e linhas de produção de PCB de grande volume.

Q2:Que tal a capacidade de produção da fábrica de PCB?
R: Nossa capacidade de produção mensal é de 50.000 metros quadrados/mês e 5.000 tipos/mês.

Q3:Se não tivermos nenhum arquivo PCB/Gerber, apenas temos a amostra PCB, você pode produzi-lo para mim?
R: Sim, podemos ajudá-lo a clonar o PCB.Basta enviar o PCB de amostra para nós, podemos clonar o design do PCB e resolvê-lo.

Q4:Como você costuma enviar o PCB?
R: geralmente para pequenos pacotes, enviaremos as placas por dhl, ups, fedex serviço de porta a porta, podemos usar sua conta de remessa para fazer a coleta ou usar nossa conta para enviar em prazo de entrega ddu (import duty unpaid).
Para mercadorias pesadas com mais de 300 kg, podemos enviar suas placas PCB por navio ou por via aérea para economizar custos de frete.Obviamente, se você tiver seu próprio despachante, podemos contatá-lo para lidar com sua remessa.
