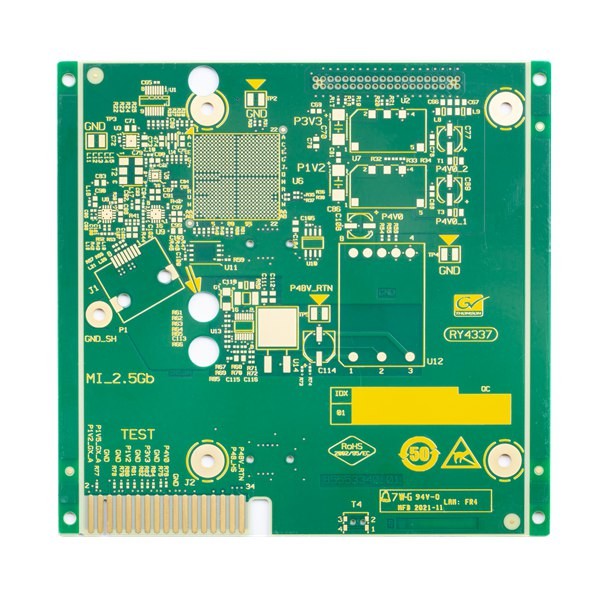

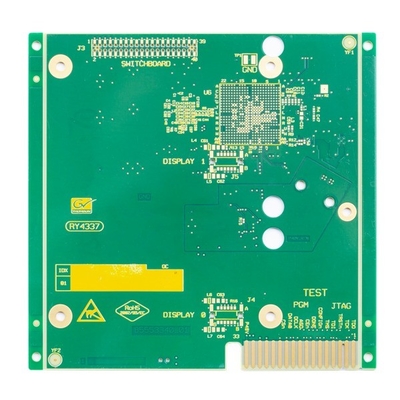

PWB feito sob encomenda do dedo FR4 BGA do ouro das placas de circuito 6L impresso de 1.6MM

PWB feito sob encomenda do dedo FR4 BGA do ouro das placas de circuito 6L impresso de 1.6MM

PWB personalizado do dedo FR4 BGA do ouro das placas de circuito impresso 6 camadas

O PWB rápido da volta embarca a linha pequena espaço e Gap do dedo do ouro do controle da impedância do furo obstruído da resina

PWB rápido da volta de 6 camadas com dedo do ouro

Camadas: 1-32layer, se a camada é 20L ou égua do que 20L, precisará de rever a placa.

O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se o lado >600 milímetro do painel, precisará do rever.

O tamanho mínimo do painel é 5 * 5mm. Volta rápida Flex Pcb rígido

As matérias primas de placas de circuito impresso incluem FR4, Rogers, materiais Halogênio-livres, altos do TG…

Tempos cegos e enterrados da imprensa da laminação dos furos: Imprensa com o mesmo núcleo ≤3times (necessidades das épocas >3 de rever)

A capacidade da espessura do PWB é de 0.2~4.0mm, se a espessura é menos de 0,2 milímetros, ou mais de 4 milímetros, precisarão de revê-lo no início.

Capacidade da espessura do cobre do PWB: Layer≤ interno 6 onças (mas a espessura de cobre ≥5 onça para 4L, ≥4OZ para 6L, ≥3OZfor 8L e será revisto acima)
Cobre exterior da camada: ≤ 10 onça (≥5 onça precisa de rever)

A tolerância da curva e da torção é 0,075%.

Tamanho mínimo do furo: 1) Se espessura ≤2.0mm da placa, tamanho mínimo 0.20mm do furo. Se placa thickness>2.0mm, tamanho mínimo do furo: aspecto ratio≤10 (para o bocado de broca)
2) Se placa thickness≤0.8mm, tamanho mínimo 0.10mm do furo. Se placa thickness≤1.2mm, tamanho mínimo 0.15mm do furo

Cor da máscara da solda: Verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, e como seu pedido.

Cor do Silkscreen: Branco, preto e como seu pedido

Superfície terminada: HASL, IF-HASL, ENIG, Sn da imersão, OSP, ENIG seletivo + OSP, prata da imersão, ENEPIG, chapeando o ouro duro, etc.

FAQ:

Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.

Q2: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)

Q3: É meu PWB arquiva seguro quando eu lheos submeto fabricando?
: Nós respeitamos os direitos reservados do cliente e nunca fabricaremos o PWB para alguma outra pessoa com seus arquivos a menos que nós recebermos a autorização escrita de seu lado, nem nós compartilharemos destes arquivos com todos os outros ?ns partidos. E nós poderíamos assinar NDA com cliente caso necessário.

Q4: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.

Q5: Que é seu prazo de execução padrão para o PWB?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho

Q6: Que pagamento você aceita?
: Transferência eletrónica (T/T) ou letra de crédito (L/C) ou Paypal (somente para o valor pequeno menos do que 500usd)
