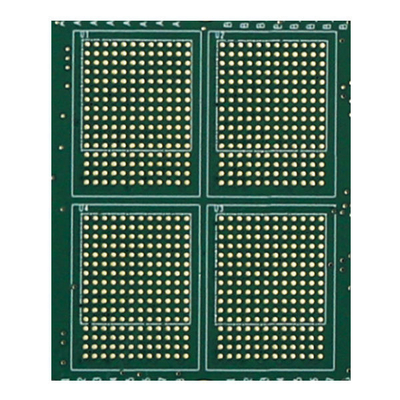

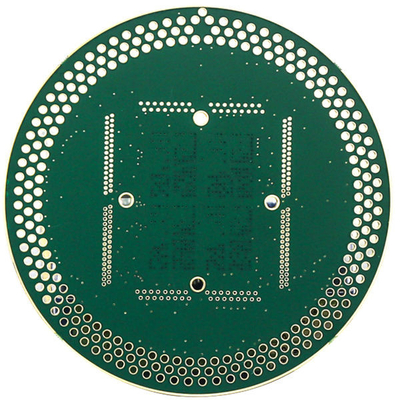

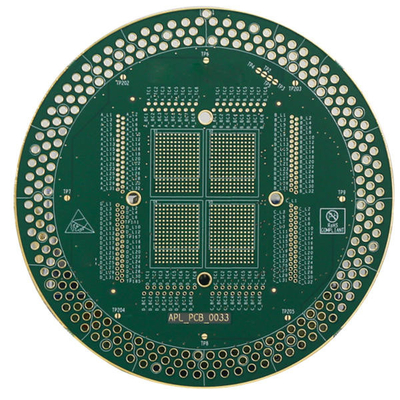

máscara impressa Multilayer da solda do verde do PWB da camada da placa de circuito FR4 de 6L 2OZ TG135 multi
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome do produto | Multi PWB da camada | Material | FR4 TG135 |
|---|---|---|---|
| Camada do PWB | 6L | Espessura do PWB | 1,6 |
| Espessura do cobre do PWB | 2oz | Tamanho mínimo do furo | 0.2MM |
| Máscara da solda do PWB | Verde | Legenda do PCB | Branco |
| Realçar | placa de circuito 2oz impresso Multilayer,Placa de circuito TG135 impresso Multilayer,Multi PWB da camada TG135 |
||
Descrição de produto
máscara impressa Multilayer da solda do verde do PWB da camada da placa de circuito FR4 de 6L 2OZ TG135 multi
Placa de circuito pequena da placa de circuito impresso da placa de circuito da placa da placa de circuito impresso Multilayer única
6L placa do circuito impresso Board/PCB
Camadas máximas: 32layer (a camada ≥20 precisa de rever)
Tamanho máximo do painel do revestimento: 740* 500 milímetro (>600 milímetro precisa de rever)
Tamanho mínimo do painel do revestimento: 5 * 5mm
Material do PWB: PI +FR4, FR4, Rogers, TG Halogênio-livre, alto e cobre pesado,
Espessura do PWB: 0.2~4.0mm (<0.2 milímetro, >4 milímetro precisa de rever)
Espessura do cobre do PWB: H~5oz
Curva e torção: 0,075%
Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever)
Tamanho máximo do furo: 6.0mm (>6mm, usam a trituração para ampliar furos)
Furo de broca mínimo de HDI: 0.08-0.10MM
Espaço mínimo na camada interna (unilateral): 4~8L (inclua): amostra: 4 mil.; pequeno volume: 4,5 mil.;
8~12L (inclua): amostra: 5 mil.; pequeno volume: 5,5 mil.
12~18L (inclua): amostra: 6 mil.; pequeno volume: 6,5 mil.
Máscara da solda do PWB: Verde do verde, do Matt, azul azul, de Matt, preto, Matt preto, amarelo, vermelho, branco, etc.
Silkscreen do PWB: Branco, preto, etc.
Superfície do PWB: HASL sem chumbo, ouro da imersão, lata da imersão, OSP, ENIG + OSP, prata da imersão, ENEPIG, dedo do ouro
Aplicação: Comunicações, indústria/comsumer eletrônico.
| Camada do PWB | 6L |
| Superfície do PWB | Ouro 2u da imersão” |
| Material do PWB | FR4, TG135, KB6160 |
| Espessura do PWB | 1.6mm |
| Tamanho mínimo do furo | 0.2mm |
| Trilha/diferença do PWB: | 4mil |
| Esboço do PWB | Derrota e V-CUT |
| Máscara da solda do PWB | Verde |
| Silkscreen do PWB | Branco |
| Uso | CE |
FAQ:
1. Que serviço pode você proporcionar?
Placa de circuito impresso, conjunto de circuito impresso, ordem rápida do protótipo
2. Como é rapidamente seu prazo de execução?
Placa o mais rapidamente placa WDs, 2L e 4L o 24H rígida de 3 de HDI o mais rápido
3. Como obter a cotação rápida?
Forneça por favor o arquivo do gerber e os detalhes da placa (que inclui a camada, a espessura da placa, a espessura de cobre, o tratamento de superfície, a máscara da solda e a cor do silkscreen, pedido especial se, quantidade da procura, etc.)
Amostra:
| Camada do PWB | 4L |
| Superfície do PWB | ENIG |
| Material do PWB | FR4, TG135 |
| espessura de cobre terminada | 2/2/2/2oz |
| cor da máscara da solda | Lado dobro, vermelho |
| Silkscreen | Lado dobro, preto |
| Quantidade | 1000pcs, 2 semanas |
os termos do pagamento 4.What fazem-no têm?
T/T
