Máscara verde Multilayer livre da solda da fabricação 4L 1.6mm do PWB do halogênio
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Nome do produto | PCB multicamada | Matéria-prima | IT180A |
|---|---|---|---|
| Camada e espessura | 4L, 1.6mm | Espessura do cobre do PWB | 1/1/1/1OZ |
| Máscara da solda do PWB | Verde | Cor da legenda | Quando |
| Esboço | Derrota | Pedido especial | Furo obstruído da resina |
| Realçar | fabricação Multilayer do PWB de 1.6mm,fabricação Multilayer do PWB 4L,PWB da camada de 4L 1.6mm multi |
||
Descrição de produto

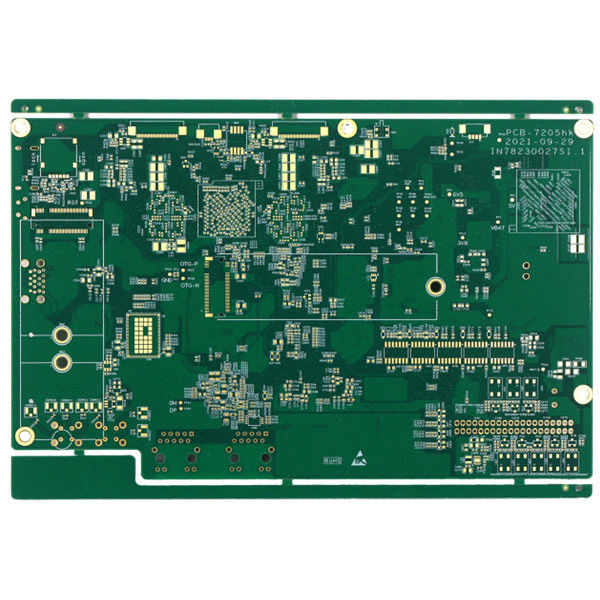

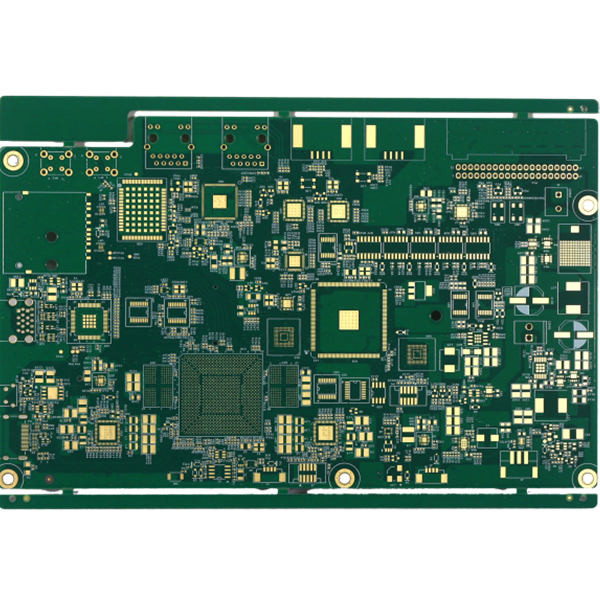

Máscara verde Multilayer livre da solda da fabricação 4L 1.6mm do PWB do halogênio
Placa de circuito Multilayer da placa de circuito do PWB do PWB da placa de circuito do PWB da placa de circuito impresso Multilayer única
Placa Multilayer de PCB/4L
As camadas máximas são 32layer, precisam de rever se a camada ≥20.
O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se >600 milímetro, precisa de rever no início a placa.
O tamanho mínimo do painel é 5 * 5mm.
As matérias primas do PWB incluem o PI +FR4, FR4, Rogers, materiais Halogênio-livres, altos do TG e assim por diante.
A capacidade da espessura do PWB é de 0.2~4.0mm, se espessura menos de 0,2 milímetros, ou mais de 4 milímetros, necessidades de rever.
A capacidade da espessura do cobre do PWB é H~5oz. Se mais do que 5oz, precisarão de rever.
A tolerância da curva e da torção é 0,075%.
O tamanho mínimo do furo é 0.15mm, se furando o tamanho menos de 0.15mm, precisará de confirmar.
O tamanho máximo do furo é 6.0mm, se tamanho do furo mais de 6mm, precisará de usar a trituração para ampliar furos.
Espaço mínimo na camada interna (unilateral): 4~8L (inclua): amostra: 4 mil.; pequeno volume: 4,5 mil.;
8~12L (inclua): amostra: 5 mil.; pequeno volume: 5,5 mil.
12~18L (inclua): amostra: 6 mil.; pequeno volume: 6,5 mil.
Cor da máscara da solda do PWB: Verde do verde, do Matt, azul azul, de Matt, preto, Matt preto, amarelo, vermelho, branco, etc.
Cor do silkscreen do PWB: Branco, preto, etc.
Superfície do PWB: HASL sem chumbo, ENIG, Sn da imersão, OSP, ENIG seletivo + OSP, prata da imersão, ENEPIG, dedo do ouro, etc.
Aplicação: Comunicações, indústria/comsumer eletrônico.
| Camada do PWB | PWB 4L |
| Superfície do PWB | ENIG 2U |
| Material do PWB | IT180A |
| Espessura do PWB | 1.6mm terminou |
| Tamanho mínimo do furo | 0.25mm |
| Máscara da solda do PWB | Verde |
| Legenda do PWB | Branco |
| Cobre do PWB | 1/1/1/1oz terminou |
| Pedido especial | furo obstruído da resina |
| Prazo de execução | Lastest 24H |
FAQ:
1. Que serviço pode você proporcionar?
Placa de circuito impresso, conjunto de circuito impresso, ordem rápida do protótipo
2. Como é rapidamente seu prazo de execução?
Placa o mais rapidamente placa WDs, 2L e 4L o 24H rígida de 3 de HDI o mais rápido
3. Como obter a cotação rápida?
Forneça por favor o arquivo do gerber e os detalhes da placa (que inclui a camada, a espessura da placa, a espessura de cobre, o tratamento de superfície, a máscara da solda e a cor do silkscreen, pedido especial se, quantidade da procura, etc.)
Amostra:
| Camada do PWB | 4L |
| Superfície do PWB | ENIG |
| Material do PWB | FR4, TG135 |
| espessura de cobre terminada | 2/2/2/2oz |
| cor da máscara da solda | Lado dobro, vermelho |
| Silkscreen | Lado dobro, preto |
| Quantidade | 1000pcs, 2 semanas |
os termos do pagamento 4.What fazem-no têm?
T/T
