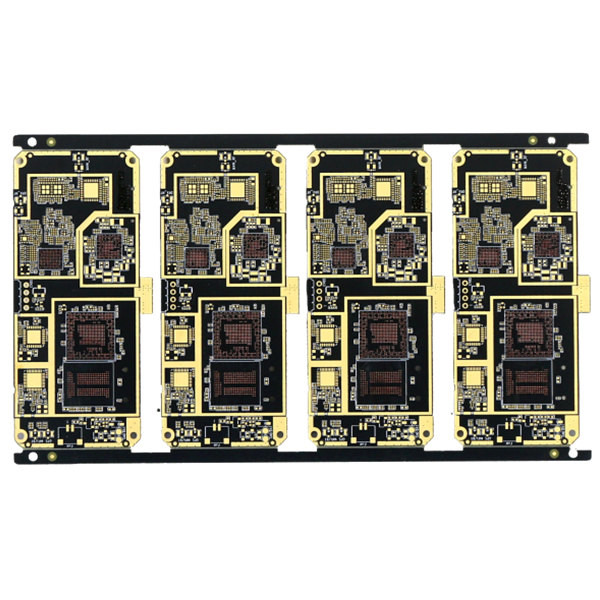

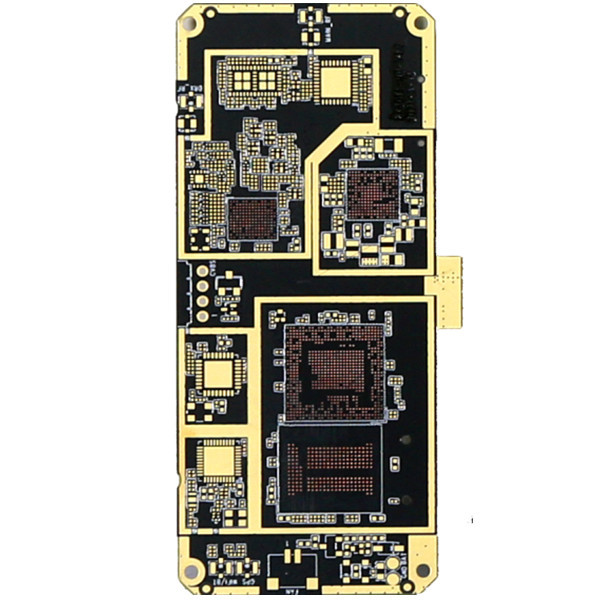

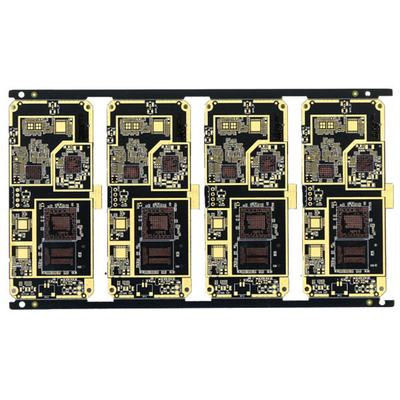

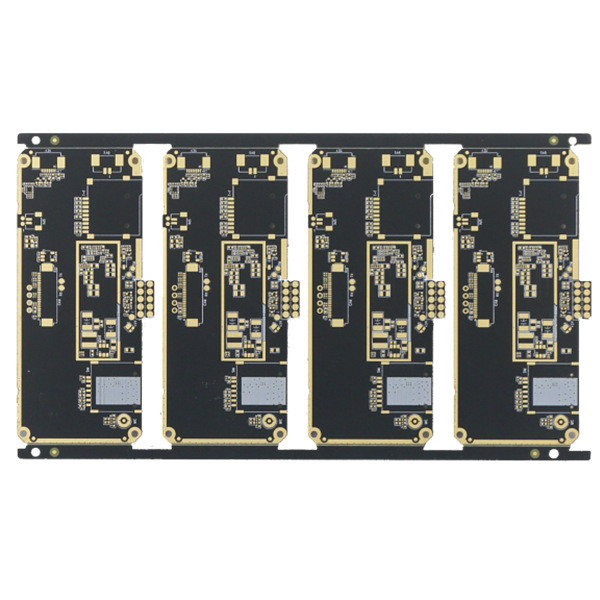

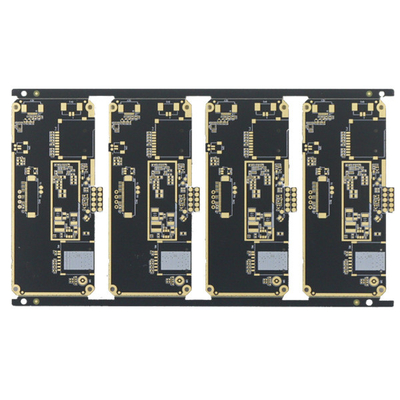

Superfície Multilayer da placa 1.6mm ENIG 3u do PWB da classe 3 FR4 TG130 do IPC

  • IPC Class 3 FR4 TG130 Multilayer PCB Board 1.6mm ENIG 3u Surface
  • IPC Class 3 FR4 TG130 Multilayer PCB Board 1.6mm ENIG 3u Surface
  • IPC Class 3 FR4 TG130 Multilayer PCB Board 1.6mm ENIG 3u Surface
Lugar de origem CHINA
Marca Huashengxin Circuit Limited
Certificação UL ,ISO 9001
Número do modelo placa de circuito 4L impresso
Quantidade de ordem mínima 1pcs
Preço Negotiable
Detalhes da embalagem Pacote do vácuo
Tempo de entrega O 24H o mais rápido para a placa 2L e 4L
Termos de pagamento T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Nome do produto placa de circuito 4L impresso Matéria prima FR4 TG130
Superfície ENIG 3u” Espessura 1,6 milímetros terminaram
PCB cobre 1/1/1/1OZ terminou Máscara da solda Preto para o lado superior e inferior
Legenda Branco para o lado superior e inferior Pedido especial furo de tomada da resina, dedo do ouro e chanfro
Realçar

Placa Multilayer do PWB de FR4 TG130

,

placa Multilayer do PWB de 1.6mm

,

Circuitos multilayer de FR4 TG130
Deixe um recado
Descrição de produto

Superfície Multilayer da placa 1.6mm ENIG 3u do PWB da classe 3 FR4 TG130 do IPC



O PWB da placa de circuito impresso Multilayer imprimiu o dedo do ouro da placa de circuito e o chanfro, furo de tomada da resina



placa de circuito 4L impresso



Tipo da placa: MULTI-CAMADA DE 4 CAMADAS

Superfície terminada: ENIG 3u”

Espessura terminada do PWB (milímetro): 1.6mm

Exigências materiais específicas: UL94V-0

Classe do IPC: 3

Peso de cobre terminado (camada exterior): 1oz terminou

O cobre terminado pesa (camada interna): 1oz terminou

Através do furo que chapeia a espessura: 18um



Controle da impedância: não

O tamanho o menor do furo: 0.15mm

furo do Imprensa-ajuste: sim

Máscara da solda: Preto, 2 lados

Silkscreen: Branco, 2 lados

Perfil do circuito: Derrota e V-CUT

Perfil do painel: Derrota

E-teste: todos PCBs e-sejam testados

X-OUT: não aceite nenhum x-out



Camada do PWB placa de circuito 4LPrinted
Superfície do PWB ENIG 3u”
Material do PWB FR4, TG130
Espessura do PWB 1.6mm terminou
Tamanho mínimo do furo 0.15mm
Máscara da solda do PWB Preto para o lado superior e o lado inferior
Legenda do PWB Branco para o lado superior e o lado inferior
Cobre do PWB 1/1/1/1oz terminou
Pedido especial furo de tomada da resina, dedo do ouro e chanfro
Classe do IPC

3



Superfície Multilayer da placa 1.6mm ENIG 3u do PWB da classe 3 FR4 TG130 do IPC 0Superfície Multilayer da placa 1.6mm ENIG 3u do PWB da classe 3 FR4 TG130 do IPC 1





FAQ:

1. Que serviço pode você proporcionar?

Placa de circuito impresso, conjunto de circuito impresso, ordem rápida do protótipo



2. Como é rapidamente seu prazo de execução?

Placa o mais rapidamente placa WDs, 2L e 4L o 24H rígida de 3 de HDI o mais rápido





3. Como obter a cotação rápida?

Forneça por favor o arquivo do gerber e os detalhes da placa (que inclui a camada, a espessura da placa, a espessura de cobre, o tratamento de superfície, a máscara da solda e a cor do silkscreen, pedido especial se, quantidade da procura, etc.)

Amostra:

Camada do PWB 4L
Superfície do PWB ENIG
Material do PWB FR4, TG135
espessura de cobre terminada 2/2/2/2oz
cor da máscara da solda Lado dobro, vermelho
Silkscreen Lado dobro, preto
Quantidade 1000pcs, 2 semanas



os termos do pagamento 4.What fazem-no têm?

T/T

Etiquetas:

placa de circuito impresso Multilayer de 2.4mm

Placa de circuito TG130 impresso Multilayer

placa de circuito impresso Multilayer de 3oz TG130
