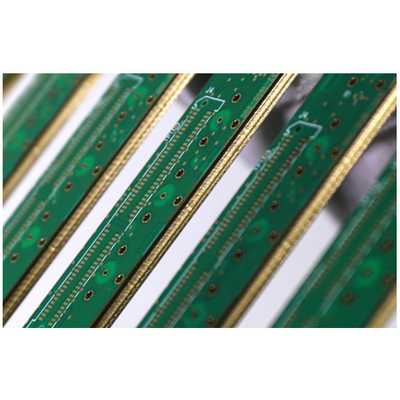

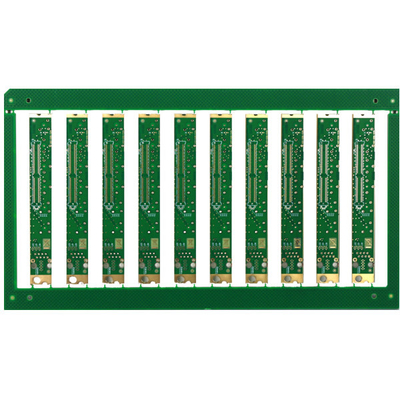

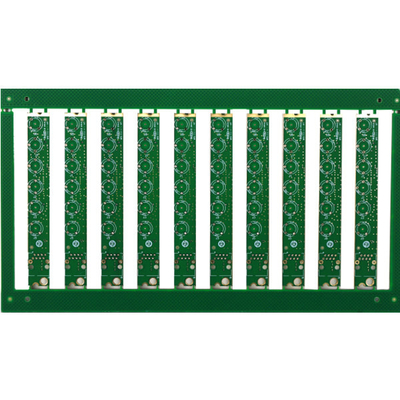

halogênio da placa FR4 do PWB da camada de 1.6mm HASL OSP máscara verde livre da solda do multi

halogênio da placa FR4 do PWB da camada de 1.6mm HASL OSP máscara verde livre da solda do multi

Placa de circuito impresso dos componentes FR4 da placa de circuito da placa de circuito da eletrônica da placa de circuito impresso Multilayer

Placa de circuito impresso do PWB (FR4,4L)

Camadas: 1-32layer, se a camada é 20L ou égua do que 20L, precisará de rever a placa.

O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se o lado >600 milímetro do painel, precisará do rever.

O tamanho mínimo do painel é 5 * 5mm.
As matérias primas de placas de circuito impresso incluem FR4, Rogers, materiais Halogênio-livres, altos do TG…

Tempos cegos e enterrados da imprensa da laminação dos furos: Imprensa com o mesmo núcleo ≤3times (necessidades das épocas >3 de rever)
A capacidade da espessura do PWB é de 0.2~4.0mm, se a espessura é menos de 0,2 milímetros, ou mais de 4 milímetros, precisarão de revê-lo no início.

Capacidade da espessura do cobre do PWB: Layer≤ interno 6 onças (mas a espessura de cobre ≥5 onça para 4L, ≥4OZ para 6L, ≥3OZfor 8L e será revisto acima)

Cobre exterior da camada: ≤ 10 onça (≥5 onça precisa de rever)

A tolerância da curva e da torção é 0,075%.

Tamanho mínimo do furo: 1) Se espessura ≤2.0mm da placa, tamanho mínimo 0.20mm do furo. Se placa thickness>2.0mm, tamanho mínimo do furo: aspecto ratio≤10 (para o bocado de broca)

2) Se placa thickness≤0.8mm, tamanho mínimo 0.10mm do furo. Se placa thickness≤1.2mm, tamanho mínimo 0.15mm do furo

Cor da máscara da solda:  Verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, e como seu pedido.
Cor do Silkscreen: Branco, preto e como seu pedido
Superfície terminada: HASL, IF-HASL, ENIG, Sn da imersão, OSP, ENIG seletivo + OSP, prata da imersão, ENEPIG, chapeando o ouro duro, etc.
