SE a placa de circuito impresso Multilayer 2oz de HASL terminou 4L sem chumbo
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Camada do PWB | PWB 4L multilayer | Matéria prima | FR4, TG170 |
|---|---|---|---|
| Revestimento de superfície | LF HASL | Espessura finalizada | 1,6 mm, +/- 10% de tolerância |
| Cobre camada externa | 2 onças de peso acabado | Cobre interno da camada | peso baixo de 1 onça (35µm) |
| Cor da máscara da solda | Verde, 2 lados | Cor da serigrafia | Branco, 2 lados |
| Realçar | SE placa de circuito impresso Multilayer de HASL,placa de circuito 4L impresso Multilayer,SE placa de circuito de HASL fr4 |
||
Descrição de produto

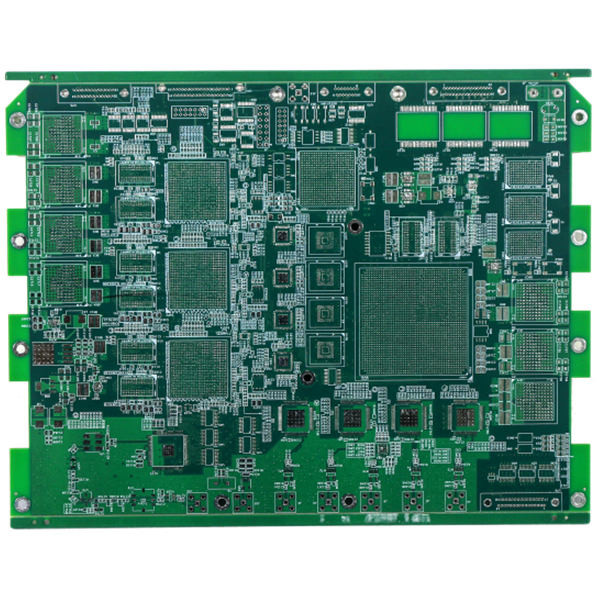

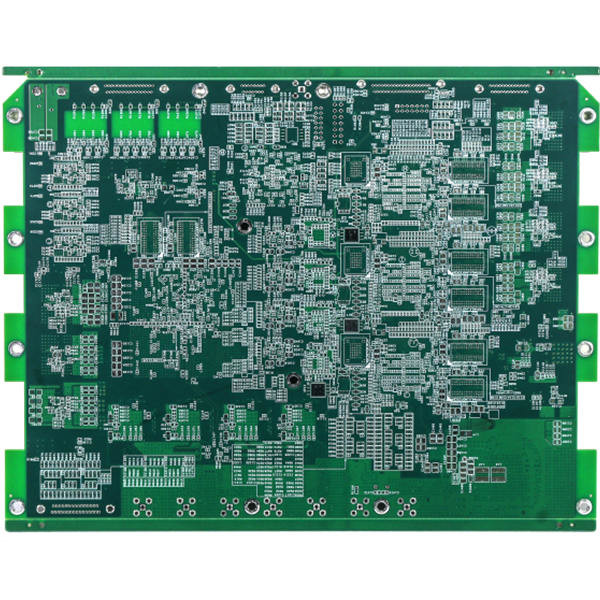

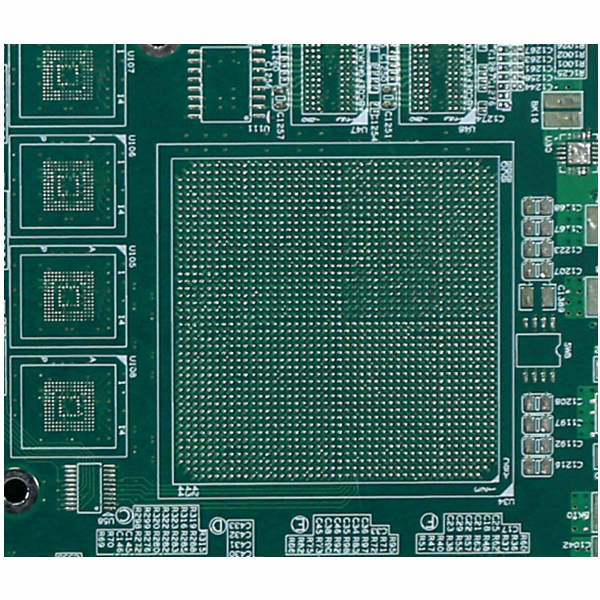

SE a placa de circuito impresso Multilayer 2oz de HASL terminou 4L sem chumbo
Placa de circuito eletrônica da cópia do PWB do consumidor do circuito da unidade da placa de circuito impresso Multilayer
PWB 4L multilayer
Tipo da placa: Placa de circuito impresso Multilayer
Camada do PWB: 4L
De superfície terminado é HASL sem chumbo
Espessura terminada do PWB (milímetro): 2.0mm
Exigências de matéria prima específicas: FR4, TG170
O peso de cobre da camada exterior é 2oz terminou o peso
O cobre pesa da camada interna: peso baixo de 1 onça (35µm)
Chapeando a espessura do furo direto: 18 mícrons
Controle da impedância: Não
Furo do coutersunk do furo do escareador: Não
Furo do rebaixamento: Não
O mínimo de furo é 0.25mm
A solda resiste: Lado verde, superior e lado inferior
Silkscreen do lado superior: Lado branco, superior e lado inferior
Perfil do circuito: V-CUT e distribuído
pedido do E-teste: todos PCBs e-sejam testados
Classe do IPC: 2
| Camada do PWB | Placa de circuito impresso Multilayer (4L) |
| A superfície do PWB terminou | IF-HASL |
| Exigência de material do PWB | FR4, TG170 |
| A espessura do PWB terminou | 1.6mm terminou |
| O tamanho o menor do furo | 0.25mm |
| Cor da máscara da solda do PWB | Lado verde, superior e lado inferior |
| Cor do silkscreen do PWB | Lado branco, superior e lado inferior |
| O cobre pesa da camada exterior | 2oz terminou o peso |
| O cobre pesa da camada interna | peso baixo de 1 onça (35µm) |
| Aplicação |
Uma comunicação |
FAQ:
1. Que serviço pode você proporcionar?
Placa de circuito impresso, conjunto de circuito impresso, ordem rápida do protótipo
2. Como é rapidamente seu prazo de execução?
Placa o mais rapidamente placa WDs, 2L e 4L o 24H rígida de 3 de HDI o mais rápido
3. Como obter a cotação rápida?
Forneça por favor o arquivo do gerber e os detalhes da placa (que inclui a camada, a espessura da placa, a espessura de cobre, o tratamento de superfície, a máscara da solda e a cor do silkscreen, pedido especial se, quantidade da procura, etc.)
Amostra:
| Camada do PWB | 4L |
| Superfície do PWB | ENIG |
| Material do PWB | FR4, TG135 |
| espessura de cobre terminada | 2/2/2/2oz |
| cor da máscara da solda | Lado dobro, vermelho |
| Silkscreen | Lado dobro, preto |
| Quantidade | 1000pcs, 2 semanas |
os termos do pagamento 4.What fazem-no têm?
T/T
