PWB rígido do revestimento da placa de circuito impresso Multilayer FR4 do meio furo TG150 Enig
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Camada do PWB | Placa de circuito impresso multicamada FR4 rígida | Marterial | FR4, TG150, CAF-ANTI |
|---|---|---|---|
| A superfície do PWB terminou | ENIG | Máscara da solda | Cor verde, lados dobro |
| Legenda | Cor branca, lados duplos | Outros detalhes | meio furo |
| Realçar | Placa de circuito TG150 impresso Multilayer,Placa de circuito impresso Multilayer de FR4 TG150,PWB do revestimento de TG150 Enig |
||
Descrição de produto

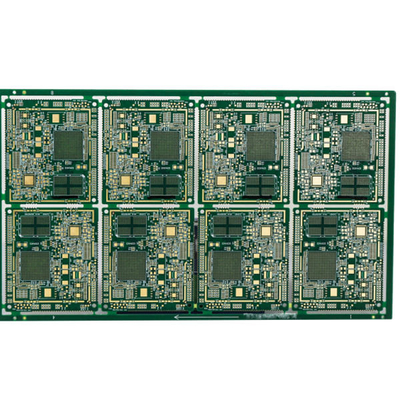

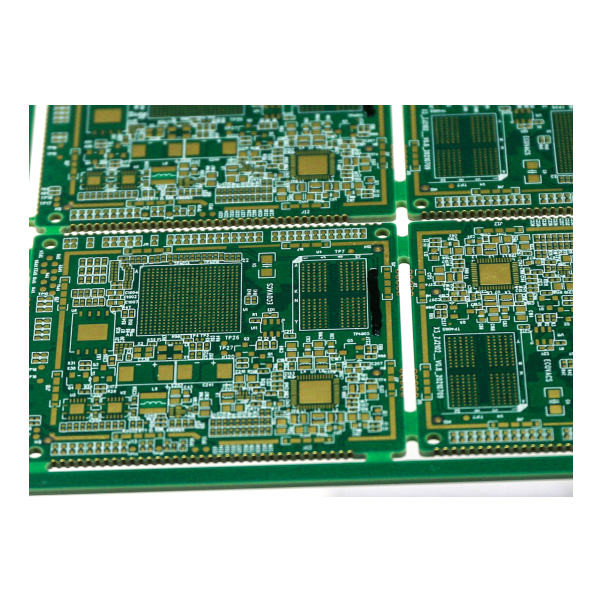

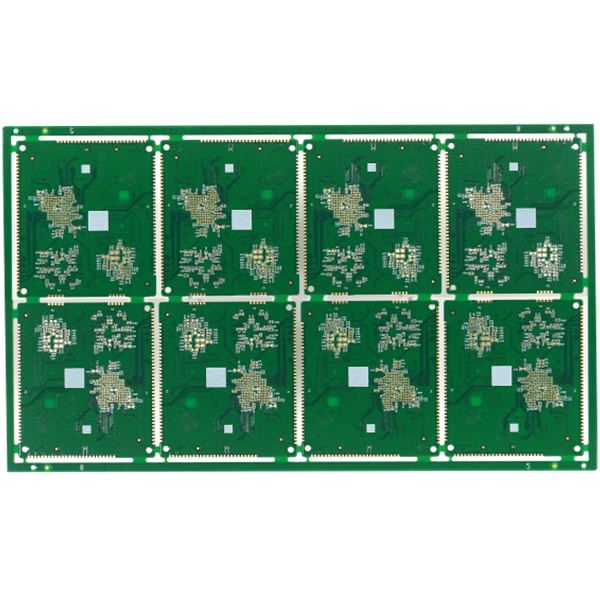

PWB rígido do revestimento da placa de circuito impresso Multilayer FR4 do meio furo TG150 Enig
Placa impressa rígida do circuito integrado da placa do PWB Cicuit do meio furo da placa de circuito impresso Multilayer
Placa de circuito FR4 impresso multilayer rígida
Nós podemos fazer as placas 32layer máximas, mas se a camada da placa é 20L ou mais do que 20L, nós precisaremos de revê-lo no início.
O tamanho que máximo do painel nós podemos fazer é 740* 500 milímetros, mas se o tamanho do painel é mais grande de 600mm, nós precisará de revê-lo no início. E o tamanho que mínimo do painel nós podemos fazer é 5*5mm.
Os materiais do PWB incluem o PI +FR4, FR4, Rogers, material alto do TG, material de anti-CAF e assim por diante.
A capacidade da espessura do PWB é 0.2mm a 4.0mm (se o ≤ 0.6mm da espessura da placa, ele não se aplica para o tratamento de superfície de HASL). E se a espessura da placa menos de 0.2mm, ou mais grande de 4mm, ele deverá ser revista no início.
A espessura de cobre do cobre baixo interno e exterior é 0.3/0.5oz mínimo, 3oz máximo.
O tamanho o menor do furo é 0.15mm, se o tamanho do furo é menor de 0.15mm, nós precisará de revê-lo no início.
A espessura padrão da máscara da solda é 15-20um.
As cores da máscara da solda incluem o verde verde, matt, preto azul, preto, matt azul, matt, amarelo, vermelho, branco, e assim por diante.
As cores do silkscreen incluem branco, preto e como o pedido do cliente.
| Camada do PWB | Placa de circuito FR4 impresso multilayer rígida |
| Superfície do PWB | ENIG |
| Material do PWB | FR4, TG150, CAF-ANTI |
| Espessura do PWB | 1,6 |
| Tamanho mínimo do furo | 0.25mm |
| Trilha/diferença do PWB: | 0.13mm |
| Esboço do PWB |
Roteamento e V-CUT |
| Máscara da solda do PWB | Verde |
| Silkscreen do PWB | Branco |
| detalhe da expedição | navio como o circuito da unidade |
| outros detalhes | Meio furo, classe 2 do IPC |
FAQ:
1. Que serviço pode você proporcionar?
Fabricação do PWB, conjunto do PWB, protótipo rápido
2. Como é rapidamente seu prazo de execução?
O 24H o mais rápido para 2L e 4L, 3WDs para a placa de HDI.
3. Como obter a cotação rápida?
Forneça por favor o arquivo do gerber e os detalhes da placa (que inclui a camada, a espessura da placa, a espessura de cobre, o tratamento de superfície, a máscara da solda e a cor do silkscreen, pedido especial se, quantidade da procura, etc.)
amostra:
| Camada do PWB | 2L |
| Superfície do PWB | IF-HASL |
| Material do PWB | FR4, TG170 |
| Espessura de cobre | 1/1oz terminou |
| Máscara da solda do PWB | Lado dobro, verde |
| Silkscreen do PWB | Lado dobro, branco |
| Quantidade | 15pcs, dia de trabalho 15 |
os termos do pagamento 4.What fazem-no têm?
Transferência eletrónica (T/T)
