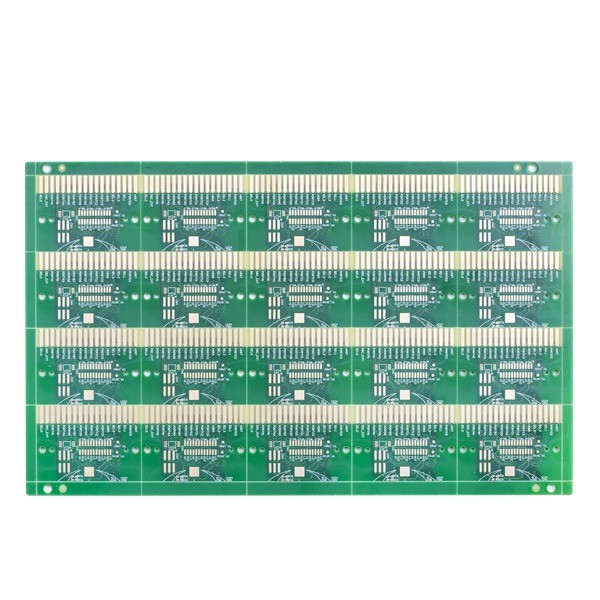

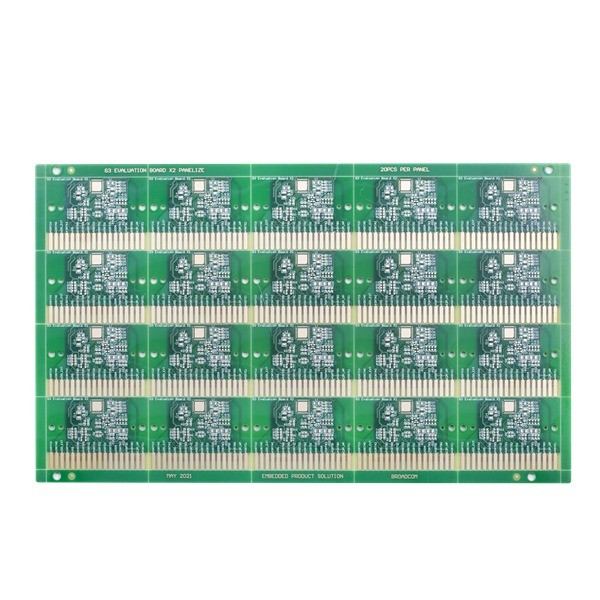

Halogênio 4L 1.6mm de superfície Multilayer de ENIG da placa de circuito do furo obstruído da resina livre

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xNome do produto | a resina livre do halogênio 4L encheu o PWB | Material | FR4 sem halogênio |
---|---|---|---|
Tratamento terminado | ENIG 2u | Espessura da placa | 1.6mm |
Espessura de cobre terminada | 1/1/1/1OZ | placa de circuito impresso livre do halogênio 6L | 0.2MM |
Trilha/diferença de Min.PCB | 8/8mil | Cor da máscara da solda | Verde |
Cor da serigrafia | Branco | Pedido especial | controle/resina da impedância enchida e chapeada sobre |
Realçar | placa de circuito 4L Multilayer,placa de circuito Multilayer de 1.6mm,placa multilayer de 1.6mm |
Halogênio 4L 1.6mm de superfície Multilayer de ENIG da placa de circuito do furo obstruído da resina livre
A resina da placa de circuito impresso Multilayer obstruiu o furo e chapeou-o sobre o PWB de superfície do controle da impedância do PWB ENIG
a resina livre do halogênio 4L encheu o PWB
Camadas máximas: 32layer (a camada ≥20 precisa de rever)
Tamanho máximo do painel do revestimento: 740* 500 milímetro (>600 milímetro precisa de rever)
Tamanho mínimo do painel do revestimento: 5 * 5mm
Furo de broca mínimo: 0.15mm (<0.15 milímetro precisa de rever)
Furo de broca mínimo de HDI: 0.08-0.10MM
Prolongamento: 15:1 (o >12:1 precisa de rever)
Espessura da placa: 0.2~4.0mm (<0.2 milímetro, >4 milímetro precisa de rever)
Espessura de cobre: Layer≤ interno 6 onça (≥5 onça para 4L, ≥4OZ para 6L, ≥3OZfor 8L e será revisto acima)
Copper≤ exterior 10 onça da camada (≥5 a onça precisa de rever)
Cobre no holes≤ 5 onça (≥1 onça precisa de rever
Espaço mínimo na camada interna (unilateral): 4~8L (inclua): amostra: 4 mil.; pequeno volume: 4,5 mil.;
8~12L (inclua): amostra: 5 mil.; pequeno volume: 5,5 mil.
12~18L (inclua): amostra: 6 mil.; pequeno volume: 6,5 mil.
|
FAQ:
Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.
Q2: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)
Q3: É meu PWB arquiva seguro quando eu lheos submeto fabricando?
: Nós respeitamos os direitos reservados do cliente e nunca fabricaremos o PWB para alguma outra pessoa com seus arquivos a menos que nós recebermos a autorização escrita de seu lado, nem nós compartilharemos destes arquivos com todos os outros ?ns partidos. E nós poderíamos assinar NDA com cliente caso necessário.
Q4: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.
Q5: Que é seu prazo de execução padrão para o PWB?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho
Q6: Que pagamento você aceita?
: Transferência eletrónica (T/T) ou letra de crédito (L/C) ou Paypal (somente para o valor pequeno menos do que 500usd)
