Linha pequena controle da placa da placa de circuito TG170 impresso Multilayer 8L da impedância do espaço

  • TG170 Multilayer Printed Circuit Board 8L Board Small Line Space Impedance Control
Lugar de origem CHINA
Marca Huashengxin
Certificação UL , ISO9001
Número do modelo 127768
Quantidade de ordem mínima 1pcs
Detalhes da embalagem VÁCUO
Tempo de entrega O 24H o mais rápido para 2L e 4L
Termos de pagamento T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Camada do PWB PWB de 8 camadas com linha pequena espaço Marterial FR4, TG170
Superfície do PWB ouro da imersão Máscara da solda Cor verde para o lado dobro
Aplicação eletrônico digital prazo de execução O 24H o mais rápido para 2L e 4L
Realçar

Placa de circuito impresso Multilayer TG170

,

Placa de circuito impresso Multilayer 8L

,

Ouro da imersão PWB de 8 camadas
Deixe um recado
Descrição de produto

Linha pequena placa da placa da placa de circuito impresso Multilayer 10L de circuito Multilayer do controle TG170 da impedância do espaço



PWB de 8 camadas com linha pequena espaço



Camadas máximas: 32layer (a camada ≥20 precisa de rever)

Tamanho máximo do painel do revestimento: 740* 500 milímetro (>600 milímetro precisa de rever)

Tamanho mínimo do painel do revestimento: 5 * 5mm
Material do PWB: PI +FR4, FR4, Rogers
Espessura do PWB: 0.2~4.0mm (<0.2 milímetro, >4 milímetro precisa de rever) (≤ 0.6mm da espessura da placa, não se aplicam para a superfície de HASL)

espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado



Curva e torção: 0,075%

Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever)

Furo de broca mínimo de HDI: 0.08-0.10MM
Trilha/diferença do PWB: 3mil (0.075mm)
Esboço do PWB: Routing/V-CUT/Punching

Espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

Furos de enchimento da máscara da solda: 0.1-0.5mm

A cor da máscara da solda: verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.
Silkscreen do PWB: Branco, preto e como seu pedido

Espessura da máscara de Peelable: 500-1000um
Filme da oxidação de OSP: 0.2-0.5um



Contagem da camada da placa de circuito: 8L Estratificação da placa de circuito: FR4 TG180
Cobre da camada densamente: 1/1/1/2/2/1/1/1oz Espessura da placa: 1.6MM
O tamanho o menor do furo: 0.20mm A trilha a menor/diferença do PWB: 3/3mil
Cor da máscara da solda: Verde Cor da tela de seda: Branco
A superfície do PWB terminou: Ouro da imersão Perfil da placa: Routing/V-CUT/Punching
Aplicação da placa do PWB: produtos digitais
Pedindo a exigência especial: linha pequena espaço e diferença: 3/3mil//impedance control/BGA

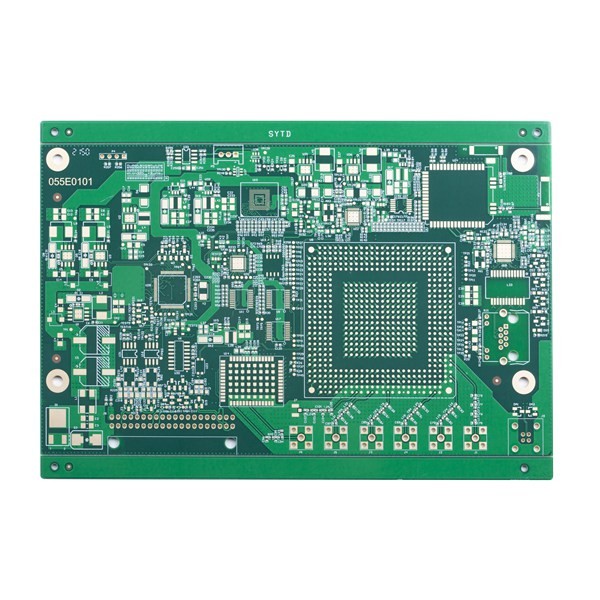

Linha pequena controle da placa da placa de circuito TG170 impresso Multilayer 8L da impedância do espaço 0Linha pequena controle da placa da placa de circuito TG170 impresso Multilayer 8L da impedância do espaço 1





FAQ:

Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.



Q2: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)



Q3: É meu PWB arquiva seguro quando eu lheos submeto fabricando?
: Nós respeitamos os direitos reservados do cliente e nunca fabricaremos o PWB para alguma outra pessoa com seus arquivos a menos que nós recebermos a autorização escrita de seu lado, nem nós compartilharemos destes arquivos com todos os outros ?ns partidos. E nós poderíamos assinar NDA com cliente caso necessário.



Q4: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.



Q5: Que é seu prazo de execução padrão para o PWB?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho



Q6: Que pagamento você aceita?
: Transferência eletrónica (T/T) ou letra de crédito (L/C) ou Paypal (somente para o valor pequeno menos do que 500usd)
