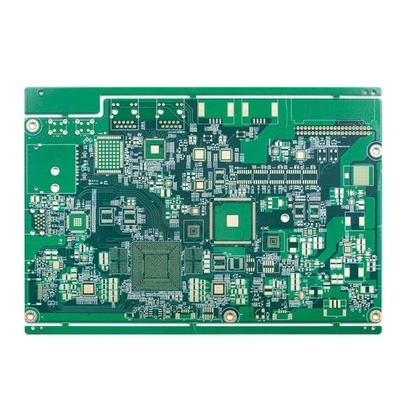

Ouro 2u da imersão 10 furo obstruído da resina da placa de circuito impresso FR4 da camada TG170 Marterial
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Camada do PWB | Placa do furo obstruído da resina do PWB de 10 camadas | Marterial | FR4 TG170 |
|---|---|---|---|
| Superfície do PWB | Ouro 2u da imersão | Máscara da solda | TAIYO Green ambos os lados |
| Aplicação | produtos digitais | Prazo de execução | O 24H o mais rápido para 2L e 4L |
| Realçar | TG170 placa de circuito impresso de 10 camadas,FR4 placa de circuito impresso de 10 camadas,Furo obstruído da resina PWB de 10 camadas |
||
Descrição de produto
Controle BGA pequeno da impedância da placa do furo obstruído da resina da placa da placa de circuito impresso Multilayer 10L
Placa do furo obstruído da resina do PWB de 10 camadas
Camadas máximas: 32layer (a camada ≥20 precisa de rever)
Tamanho máximo do painel do revestimento: 740* 500 milímetro (>600 milímetro precisa de rever)
Tamanho mínimo do painel do revestimento: 5 * 5mm
Material do PWB: PI +FR4, FR4, Rogers
Espessura do PWB: 0.2~4.0mm (<0.2 milímetro, >4 milímetro precisa de rever) (≤ 0.6mm da espessura da placa, não se aplicam para a superfície de HASL)
espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado
Curva e torção: 0,075%
Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever)
Furo de broca mínimo de HDI: 0.08-0.10MM
Trilha/diferença do PWB: 3mil (0.075mm)
Esboço do PWB: Routing/V-CUT/Punching
Espessura da máscara da solda: 15-20um padrão; Avançado: 35um
Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil
Furos de enchimento da máscara da solda: 0.1-0.5mm
A cor da máscara da solda: verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.
Silkscreen do PWB: Branco, preto e como seu pedido
Espessura da máscara de Peelable: 500-1000um
Filme da oxidação de OSP: 0.2-0.5um
| Contagem da camada da placa de circuito: | 10 litros | Estratificação da placa de circuito: | FR4 TG170 |
| Cobre da camada densamente: | 1oz exterior 1oz interno | Espessura da placa: | 1.6MM |
| O tamanho o menor do furo: | 0.20mm | A trilha a menor/diferença do PWB: | 4/4mil |
| Cor da máscara da solda: | TAIYO Green | Cor da tela de seda: | Branco |
| A superfície do PWB terminou: | Ouro da imersão | Perfil da placa: | Roteamento |
| Aplicação da placa do PWB: | produtos digitais | ||
| Pedindo a exigência especial: | controle da impedância/over/0.25mm enchido e chapeado BGA da resina | ||
FAQ:
Q1: Que é sua quantidade de ordem mínima?
: Nenhuma quantidade de MOQ.The afetará somente o preço. Contacte-nos por favor para o RFQ.
Q2: Como você enviará geralmente o PWB?
: Geralmente para pacotes pequenos, nós enviaremos as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.
Q3: Como sobre sua capacidade de produção da fábrica do PWB?
: Nossa capacidade de produção mensal é 50.000 medidores quadrados/mês e 5000types/month.
Q4: Que países você trabalhou com?
: EUA, Canadá, Itália, Alemanha, Reino Unido, Espanha, França, Rússia, Irã, Turquia, República Checa, Áustria, Austrália, Brasil, Japão, Índia etc.
Q5: Você proporciona serviços do conjunto do PWB, demasiado?
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.
