Controle da impedância 6 linha pequena espaço Gap da placa de circuito FR4 da camada TG135

  • Impedance Control 6 Layer Circuit Board FR4 TG135 Small Line Space Gap
Lugar de origem China
Marca Huashengxin
Certificação UL , ISO9001
Número do modelo 135315
Quantidade de ordem mínima 1pcs
Detalhes da embalagem Vácuo
Tempo de entrega O 24H o mais rápido para 2L e 4L
Termos de pagamento T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Camada do PWB PWB rígido de 6 camadas com linha pequena espaço e diferença Marterial FR4, TG135
Superfície do PWB ouro da imersão Máscara da solda Azul
A trilha a menor/diferença do PWB 3/4mil O furo o menor 0.2mm
Aplicação controle industrial Exigência especial linha pequena espaço e diferença: 3/4mil/impedance control/0.25mm BGA
Realçar

Controle da impedância placa de circuito de 6 camadas

,

FR4 placa de circuito de 6 camadas

,

TG135 PWB de 6 camadas
Deixe um recado
Descrição de produto

Placa de circuito impresso Multilayer linha pequena espaço da placa de circuito impresso de 6 camadas e controle da impedância de Gap



PWB rígido de 6 camadas com linha pequena espaço e diferença



O circuito de HSX cobre mais de 5.000 produtos do PWB mensalmente, da única camada ao PWB de 32L FR-4, das placas do PWB do IMS, do HDI, às placas de alta frequência de PTFE e às placas do Rígido-cabo flexível. Nós fornecemos serviços de produção rápidos flexíveis da volta (12 horas de horas de to72), assim como o volume pequeno à fabricação grande do PWB do volume.



Os produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos, e aeroespacial médicos, e assim por diante.



Camadas máximas: 32layer (a camada ≥20 precisa de rever a capacidade)



Tamanho máximo do painel do revestimento: 740* 500 milímetro (>600 milímetro precisa de rever a capacidade)



Tamanho mínimo do painel do revestimento: 5 * 5mm


Matéria prima: PI +FR4, FR4, Rogers, AI e assim por diante


O PWB terminou a espessura da placa: 0.2~4.0mm (<0.2 milímetro, >4 milímetro precisa de rever) (≤ 0.6mm da espessura da placa, não se aplicam para a superfície de HASL)



Espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado





Cobre exterior terminado: 6oz



Curva e torção: 0,075%



Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever a capacidade)



Furo de broca mínimo de HDI: 0.08-0.10MM


Trilha/diferença do PWB: 3mil (0.075mm)


Esboço do PWB: Routing/V-CUT/Punching



Espessura da máscara da solda: 15-20um padrão; Avançado: 35um



Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil



A máscara da solda obstruiu furos: 0.1-0.5mm



A cor da máscara da solda: verde verde, matt, preto azul, preto, matt azul, matt, amarelo, vermelho, branco, e assim por diante


Silkscreen do PWB: Branco, preto e assim por diante



Espessura da máscara de Peelable: 500-1000um


Filme da oxidação de OSP: 0.2-0.5um



Contagem da camada da placa de circuito: 6L Estratificação da placa de circuito: FR4, TG135
Cobre da camada densamente: 1/1/1/1/1/1OZ Espessura da placa: 1.6MM
O tamanho o menor do furo: 0.20mm A trilha a menor/diferença do PWB: 3/4mil
Cor da máscara da solda: Azul Cor da tela de seda: Branco
A superfície do PWB terminou: Ouro da imersão Perfil da placa: Roteamento
Aplicação da placa do PWB: controle industrial
Pedindo a exigência especial: linha pequena espaço e diferença: 3/4mil/impedance control/0.25mm BGA

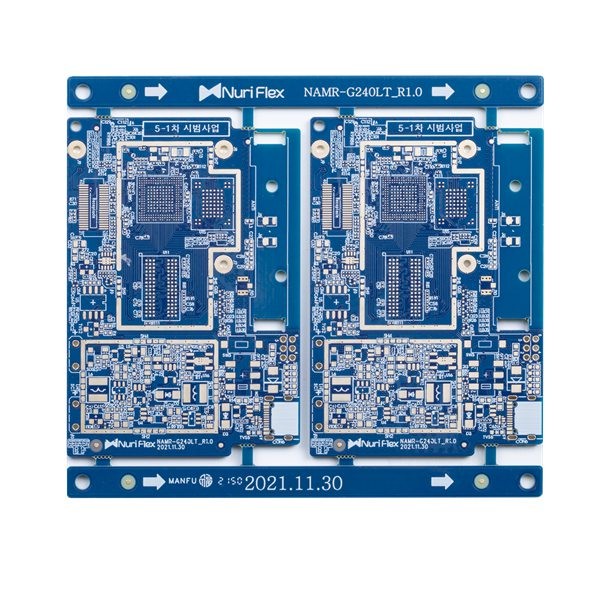

Controle da impedância 6 linha pequena espaço Gap da placa de circuito FR4 da camada TG135 0Controle da impedância 6 linha pequena espaço Gap da placa de circuito FR4 da camada TG135 1



FAQ:

Q1: São você uma fábrica ou a empresa de comércio?
: Sim, nós somos a fábrica, nós temos a fabricação rápida independente do PWB do protótipo da volta & linhas de produção grandes do PWB do volume.



Q2: ComosobresuacapacidadedeproduçãodafábricadoPWB?
: Nossa capacidade de produção mensal é 50.000 medidores quadrados/mês e 5000types/month.



Q3: Senósnão temosnenhumarquivodoPWB/arquivodeGerber, tenhasomenteaamostradoPWB, podevocêproduzi-laparamim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.



Q4: ComovocêenviarágeralmenteoPWB?
: Geralmente para pacotes pequenos, nós enviaremos as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
Para bens pesados mais do que 300kg, nós podemos enviar suas placas do PWB pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.



Q5: Que é seu prazo de execução padrão para a produção?
: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para serviços rápidos da volta)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para serviços rápidos da volta)
Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho
