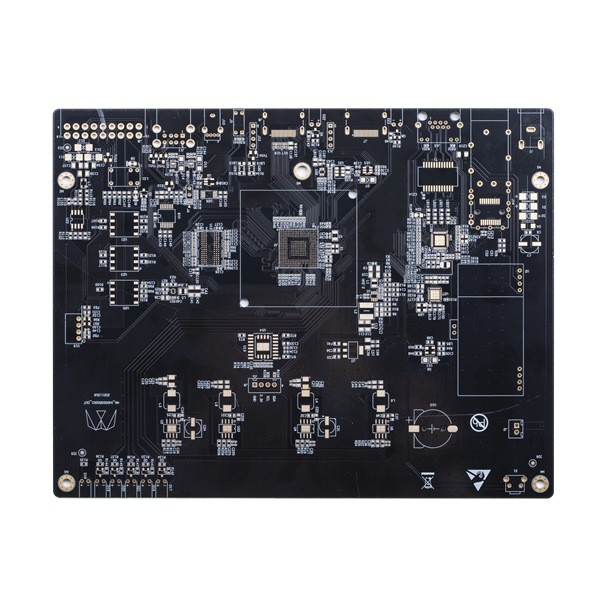

4 máscara grossa Multilayer da solda do preto da placa de circuito impresso 4.0mm da camada TG135

A placa de circuito feito sob encomenda do PWB da máscara 4L da solda do preto da placa de circuito impresso Multilayer faz sua própria placa de circuito

PWB rígido de 4 camadas com tamanho pequeno do furo

O circuito de HSX cobre mais de 5.000 produtos do PWB mensalmente, da única camada ao PWB de 32L FR-4, das placas do PWB do IMS, do HDI, às placas de alta frequência de PTFE e às placas do Rígido-cabo flexível. Nós fornecemos serviços de produção rápidos flexíveis da volta (12 horas de horas de to72), assim como o volume pequeno à fabricação grande do PWB do volume.

Os produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos, e aeroespacial médicos, e assim por diante.

Camadas máximas: 32layer (se mais de 20 camadas, precisam de rever a capacidade)

Tamanho máximo do painel do revestimento: 740* 500 milímetros (se maior de 600 milímetros, necessidades de rever a capacidade)

Tamanho mínimo do painel do revestimento: 5 * 5mm

Matéria prima: PI +FR4, FR4, Rogers, AI e assim por diante

O PWB terminou a espessura da placa: 0.2~4.0mm (se menos de 0,2 milímetros, ou mais de 4 milímetros precisam de rever) (se o ≤ 0.6mm da espessura da placa, não pode se aplicar para a superfície de HASL)

Espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Cobre exterior terminado: 6oz

Curva e torção: 0,075%

Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever a capacidade)

Furo de broca mínimo de HDI: 0.08-0.10MM

Trilha/diferença do PWB: 3mil (0.075mm)

Esboço do PWB: Roteamento/Punching/V-CUT

Espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

A máscara da solda obstruiu furos: 0.1-0.5mm

A cor da máscara da solda: verde verde, matt, preto azul, preto, matt azul, matt, amarelo, vermelho, branco, e assim por diante

Silkscreen do PWB: Branco, preto e assim por diante

Espessura da máscara de Peelable: 500-1000um

Filme da oxidação de OSP: 0.2-0.5um

FAQ:
Q1: Como posso eu obter uma cotação?
: Envie-nos por favor o arquivo do gerber com formato Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB e forneça-o as quantidades da procura. Nós forneceremos a cotação em conformidade.

Q2: Pode você fabricar o PCBs de um arquivo de imagem?
: Não. Mas se você pode nos enviar um PWB da amostra, nós poderíamos clonar seu projeto e trabalhá-lo para fora.

Q3: Você tem o PWB no estoque.
: A maioria das placas do PWB são personalizadas, e têm projetos diferentes, nós produzem-nos de acordo com os arquivos do gerber fornecidos por clientes.

Q4: Que materiais FR4 você usa geralmente?

: Kingboard, ITEQ, Shengyi…

Q5: Que tipo da maneira da expedição você usa geralmente?
: Para a ordem pequena do volume, nós sugerimos sempre para enviar as placas por DHL, UPS, porta de Fedex ao serviço da porta, nós poderíamos usar sua conta de envio para fazer a coleção ou usar nossa conta para enviar na condição de entrega de DDU (direitos de importação por pagar).
E para a ordem grande do volume, para salvar o custo do frete, nós sugeriremos para arranjar a expedição pelo ar ou pelo mar, naturalmente, se você tem seu próprio remetente e pode nos fornecer a informação, nós podemos contactá-los para arranjar a expedição.
