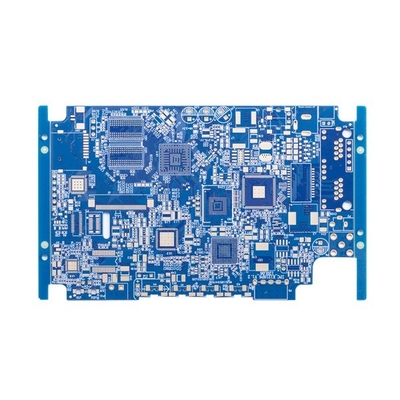

Placa Multilayer FR4 TG150 Marterial do PWB do ouro 2u da imersão para o controle industrial

Placa de circuito impresso Multilayer que faz a um PWB da placa da placa de circuito produtos industriais do controle

placa de circuito 4L impresso rígida com máscara azul da solda

Fundado em 2010, o circuito de Shenzhen Huashengxin é um fabricante profissional para placas de circuito impresso. O circuito de HSX fornece os serviços de produção rápidos flexíveis da volta (12hours a 72 horas), assim como o volume pequeno à fabricação grande do PWB do volume. Suas placas do PWB das tampas 1~32L FR-4 dos produtos, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível.

Seus produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos, e aeroespacial médicos, e assim por diante.

Camadas máximas: 32layer (se mais de 20 camadas, precisam de rever a capacidade)

Tamanho máximo do painel do revestimento: 740* 500 milímetros (se maior de 600 milímetros, necessidades de rever a capacidade)

Tamanho mínimo do painel do revestimento: 5 * 5mm
Matéria prima: PI +FR4, FR4, Rogers, AI e assim por diante
O PWB terminou a espessura da placa: 0.2~4.0mm (se menos de 0,2 milímetros, ou mais de 4 milímetros precisam de rever) (se o ≤ 0.6mm da espessura da placa, não pode se aplicar para a superfície de HASL)

Espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Cobre exterior terminado: 6oz

Curva e torção: 0,075%

Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever a capacidade)

Furo de broca mínimo de HDI: 0.08-0.10MM
Trilha/diferença do PWB: 3mil (0.075mm)
Esboço do PWB: Roteamento/Punching/V-CUT

Espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

A máscara da solda obstruiu furos: 0.1-0.5mm

A cor da máscara da solda: verde verde, matt, preto azul, preto, matt azul, matt, amarelo, vermelho, branco, e assim por diante
Silkscreen do PWB: Branco, preto e assim por diante

Espessura da máscara de Peelable: 500-1000um
Filme da oxidação de OSP: 0.2-0.5um


FAQ:
1. Que serviço pode você proporcionar?
: Placa de circuito impresso rígida, PWB flexível, placa de HDI, placa de circuito impresso baixa de cobre, conjunto de circuito impresso, protótipo rápido, ordem da Rápido-volta.

2. Como é rapidamente seu prazo de execução?
: Placa o mais rapidamente placa WDs, 2L e 4L o 24H rígida de 3 de HDI o mais rápido.

3. Como obter a cotação rápida?
: Forneça por favor o arquivo do gerber e a especificação do PWB (que inclui a camada, a espessura da placa, a espessura de cobre, o tratamento de superfície, a máscara da solda e a cor do silkscreen, pedido especial se, quantidade da procura, etc.)
Lista da amostra:


termos do pagamento 4.What você aceita?
: Transferência eletrónica (T/T) ou letra de crédito (L/C) ou Paypal (somente para o valor pequeno menos do que 500usd)
