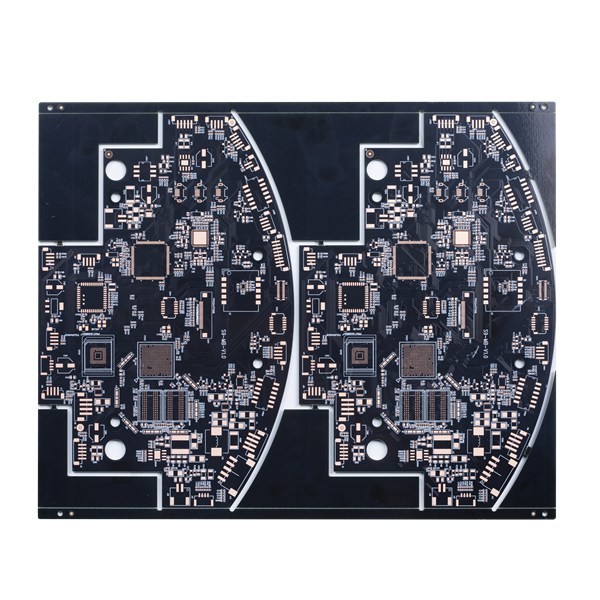

A placa de circuito impresso Multilayer OSP da placa surge 0.3mm Vias obstruído cola Epoxy

Placa de circuito Vias obstruído cola Epoxy da placa da placa de circuito da cópia da placa de circuito impresso Multilayer

PWB do preto 4L com o Vias obstruído cola Epoxy

Fundado em 2010, o circuito de Shenzhen Huashengxin é um fabricante profissional para placas de circuito impresso. O circuito de HSX fornece os serviços de produção rápidos flexíveis da volta (12hours a 72 horas), assim como o volume pequeno à fabricação grande do PWB do volume. Suas placas do PWB das tampas 1~32L FR-4 dos produtos, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível.

Seus produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos, e aeroespacial médicos, e assim por diante.

Camadas máximas: 32layer (se mais de 20 camadas, precisam de rever a capacidade)

Tamanho máximo do painel do revestimento: 740* 500 milímetros (se maior de 600 milímetros, necessidades de rever a capacidade)

Tamanho mínimo do painel do revestimento: 5 * 5mm
Matéria prima: PI +FR4, FR4, Rogers, AI e assim por diante
O PWB terminou a espessura da placa: 0.2~4.0mm (se menos de 0,2 milímetros, ou mais de 4 milímetros precisam de rever) (se o ≤ 0.6mm da espessura da placa, não pode se aplicar para a superfície de HASL)

Espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Cobre exterior terminado: 6oz

Curva e torção: 0,075%

Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever a capacidade)

Furo de broca mínimo de HDI: 0.08-0.10MM
Trilha/diferença do PWB: 3mil (0.075mm)
Esboço do PWB: Roteamento/Punching/V-CUT

Espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

A máscara da solda obstruiu furos: 0.1-0.5mm

A cor da máscara da solda: verde verde, matt, preto azul, preto, matt azul, matt, amarelo, vermelho, branco, e assim por diante
Silkscreen do PWB: Branco, preto e assim por diante

Espessura da máscara de Peelable: 500-1000um
Filme da oxidação de OSP: 0.2-0.5um


FAQ:

Q1. Que serviço pode você proporcionar?

: Placa de circuito impresso rígida, PWB flexível, placa de HDI, placa de circuito impresso baixa de cobre, conjunto de circuito impresso, protótipo rápido, ordem da Rápido-volta.

Q2. Como é rapidamente seu prazo de execução?

: O mais rapidamente 3 WDs para a placa de HDI, a placa 24H para 2L padrão e 4LRigid a mais rápida.

Q3. Como posso eu obter umas citações?

: Você pode pedir um pedido tradicional da cotação enviando o e-mail a nossa caixa lenayang@hsxcircuit.com do e-mail ou sales07@hsxcircuit.com e nós citá-la-emos normalmente dentro de 24 horas (o projeto especial precisará mais tempo), não a esquecemos encerrar seus arquivos de Gerber e todos arquivos necessários restantes para a cotação do PWB.

E também, você pode contactar-nos diretamente no Web site fornecendo o arquivo e a especificação do gerber.

Termos do pagamento de Q4.What você aceita?

: Transferência eletrónica (T/T) ou letra de crédito (L/C) ou Paypal (somente para o valor pequeno menos do que 500usd)
