Linha pequena espaço Gap do controle verde da impedância da placa de circuito impresso de 8 camadas

A placa de circuito impresso Multilayer 8 mergulha o PWB verde com linha pequena espaço do controle da impedância e controle da impedância de Gap

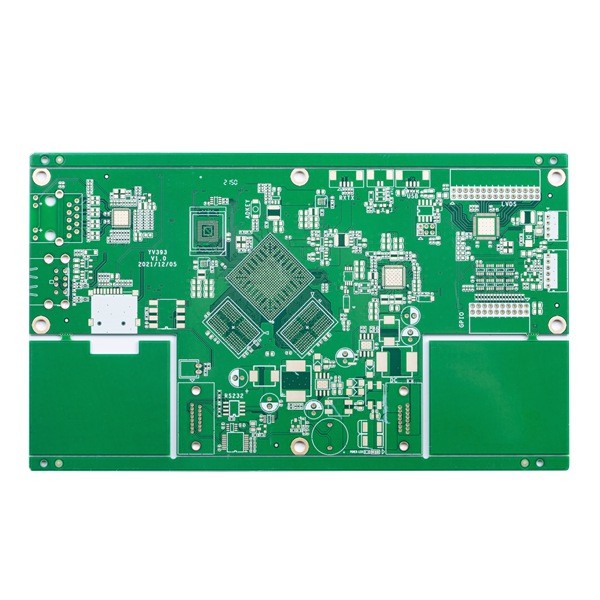

PWB do verde de 8 camadas com controle da impedância

Fundado em 2010, o circuito de Shenzhen Huashengxin é um fabricante profissional para placas de circuito impresso. O circuito de HSX fornece os serviços de produção rápidos flexíveis da volta (12hours a 72 horas), assim como o volume pequeno à fabricação grande do PWB do volume. Suas placas do PWB das tampas 1~32L FR-4 dos produtos, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível.

Seus produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos, e aeroespacial médicos, e assim por diante.

Camadas máximas: 32layer (se mais de 20 camadas, precisam de rever a capacidade)

Tamanho máximo do painel do revestimento: 740* 500 milímetros (se maior de 600 milímetros, necessidades de rever a capacidade)

Tamanho mínimo do painel do revestimento: 5 * 5mm
Matéria prima: PI +FR4, FR4, Rogers, AI e assim por diante
O PWB terminou a espessura da placa: 0.2~4.0mm (se menos de 0,2 milímetros, ou mais de 4 milímetros precisam de rever) (se o ≤ 0.6mm da espessura da placa, não pode se aplicar para a superfície de HASL)

Espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Cobre exterior terminado: 6oz

Curva e torção: 0,075%

Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever a capacidade)

Furo de broca mínimo de HDI: 0.08-0.10MM
Trilha/diferença do PWB: 3mil (0.075mm)
Esboço do PWB: Roteamento/Punching/V-CUT

Espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

A máscara da solda obstruiu furos: 0.1-0.5mm

A cor da máscara da solda: verde verde, matt, preto azul, preto, matt azul, matt, amarelo, vermelho, branco, e assim por diante
Silkscreen do PWB: Branco, preto e assim por diante

Espessura da máscara de Peelable: 500-1000um
Filme da oxidação de OSP: 0.2-0.5um

FAQ:

Q1. É seu PCBs RoHS complacente?

: Sim. Nós somos RoHs complacente.

Q2. Como eu sigo minha ordem?

: Seu representante de vendas fornecerá o seguimento uma vez de sua ordem enviou.

Q3. Que tipos de PCBs você fornece?

: Nós especializamo-nos em uma vasta gama de segmentos do PWB tais como únicas/FR-4 placas frente e verso, placas da multi-camada, placas de alumínio, HDI, placas baseadas de cobre, e conjunto do PWB.

Q4. Háumtamanhodeordemmínimoparaordensda volta-chave?

: Não. Nós não temos nenhuma limitação em seu tamanho de ordem; contudo, as ordens maiores são mais eficazes na redução de custos.

Q5. Que nos arquivam devem oferecer?

: PWB: O arquivo de Gerber é melhor, (Protel, PWB do poder, almofadas arquiva), PCBA: Arquivo de Gerber e lista de BOM.
