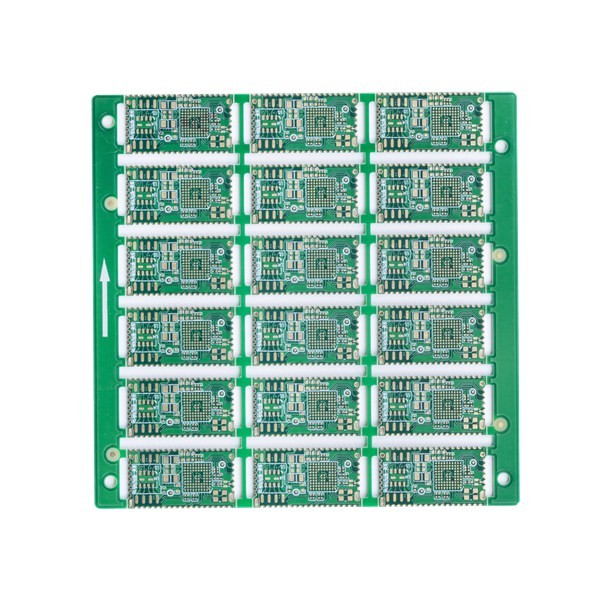

Roteamento longo pequeno 2OZ Min Copper Small Hole da placa de circuito impresso de 8 camadas

Furo pequeno longo do roteamento 2OZ Min Copper do PWB do circuito pequeno da placa de circuito impresso da placa de circuito impresso Multilayer 8L

PLACA DE CIRCUITO IMPRESSO DE 8 CAMADAS

Fundado em 2010, o circuito de Shenzhen Huashengxin é um fabricante profissional para placas de circuito impresso. Placas do PWB da tampa 1~32L FR-4 dos produtos de Huashengxin, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível. Nós fornecemos os serviços de produção rápidos flexíveis da volta (12hours a 72 horas), assim como o volume pequeno à fabricação grande do PWB do volume. E nossos produtos são aplicados extensamente da indústria de uma comunicação, dispositivos das fontes de alimentação, redes informáticas à indústria aeroespacial.

Camadas: 1-32layer, se a camada é 20L ou égua do que 20L, precisará de rever a placa.

O tamanho máximo do painel do revestimento é 740* 500 milímetros, mas se o lado >600 milímetro do painel, precisará do rever.

O tamanho mínimo do painel é 5 * 5mm.

As matérias primas de placas de circuito impresso incluem FR4, Rogers, materiais Halogênio-livres, altos do TG…

Tempos cegos e enterrados da imprensa da laminação dos furos: Imprensa com o mesmo núcleo ≤3times (necessidades das épocas >3 de rever)

A capacidade da espessura do PWB é de 0.2~4.0mm, se a espessura é menos de 0,2 milímetros, ou mais de 4 milímetros, precisarão de revê-lo no início.

Capacidade da espessura do cobre do PWB: Layer≤ interno 6 onças (mas a espessura de cobre ≥5 onça para 4L, ≥4OZ para 6L, ≥3OZfor 8L e será revisto acima)

Cobre exterior da camada: ≤ 10 onça (≥5 onça precisa de rever)

A tolerância da curva e da torção é 0,075%.

Tamanho mínimo do furo: 1) Se espessura ≤2.0mm da placa, tamanho mínimo 0.20mm do furo. Se placa thickness>2.0mm, tamanho mínimo do furo: aspecto ratio≤10 (para o bocado de broca)

2) Se placa thickness≤0.8mm, tamanho mínimo 0.10mm do furo. Se placa thickness≤1.2mm, tamanho mínimo 0.15mm do furo

Cor da máscara da solda: Verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, e como seu pedido.

Cor do Silkscreen: Branco, preto e como seu pedido

Superfície terminada: HASL, IF-HASL, ENIG, Sn da imersão, OSP, ENIG seletivo + OSP, prata da imersão, ENEPIG, chapeando o ouro duro, etc.

FAQ:

Q1: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)

Q2. Que alguma outra informação deve ser oferecida à exceção do arquivo?

: As especificações de seguimento são necessários para a cotação:
1) Matéria-prima
2) Espessura da placa:
3) Espessura de cobre
4) Tratamento de superfície:
5) cor da máscara e do silkscreen da solda
6) Quantidade

Q3. Nenhum arquivo do PWB file/GBR, tem somente a amostra do PWB, pode você produzi-la para mim?

: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.

Q4. Que é o BOM?

: BOM é um Bill de materiais que alistam os componentes exigidos para construir seu projeto. BOM incluem a número da peça, o tipo, o designador de referência, a quantidade, e a descrição das peças que precisam de ser montadas.

Q5. Onde suas placas de circuito são fabricadas?

: Como um fabricante profissional China-baseado do PWB, todas as placas de circuito são fabricadas em China.
