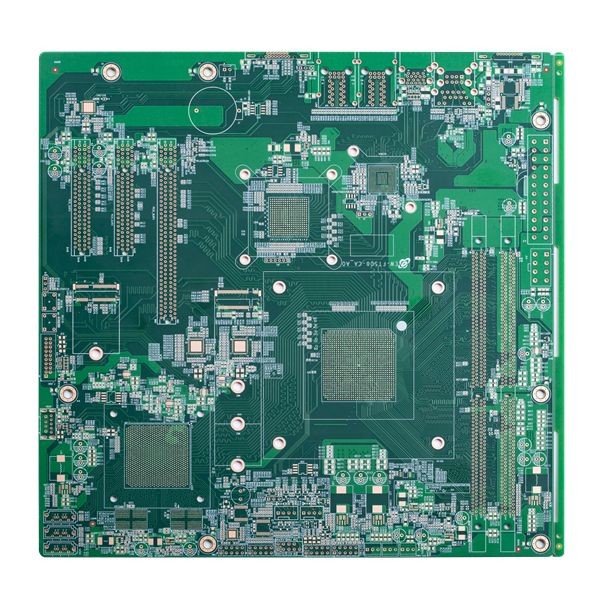

Cobre pesado Multi ouro da imersão da placa de circuito FR4 da camada TG130

cobre de cobre pesado do furo do ouro 30um da imersão do controle da impedância da placa de circuito 4L impresso Multilayer

placa de circuito 4L impresso com cobre do furo 30um

O circuito de Shenzhen Huashengxin foi fundado em 2010. É um fabricante profissional do PWB. Seus produtos cobrem da única camada 32 a PWB da camada FR4, PWB do IMS, placas de HDI, PWB de cobre da base, placas de alta frequência de PTFE e as placas do Rígido-cabo flexível, etc. e são aplicados extensamente da indústria de uma comunicação, dispositivos das fontes de alimentação, redes informáticas à indústria aeroespacial. HSX fornece os serviços de produção rápidos flexíveis da volta (o 12hours o mais rápido a 72 horas), e igualmente o volume pequeno às produções grandes do PWB do volume.

Camada: 1-32layer (precisará de avaliar a placa seu layer>/=20L).

O tamanho máximo do painel do revestimento é 740* 500mm, mas se o lado >600 milímetro do painel, precisará do avaliar.

O tamanho mínimo do painel é 5 * 5mm.

Matérias primas: FR4, Rogers, materiais Halogênio-livres, altos do TG, base de cobre, base do Al, etc.

Espessura do PWB: 0.2~4.0mm (precisará da avaliar em primeiramente se a espessura é menos de 0,2 milímetros, ou mais de 4 milímetros)

Espessura do cobre do PWB: Layer≤ interno 6 onças (mas a espessura de cobre ≥5 onça para 4L, ≥4OZ para 6L, ≥3OZfor 8L e será avaliado acima)
Cobre exterior da camada: ≤ 10 onça (≥5 onça precisa de ser avaliado)

Tolerância da curva e da torção: 0,075%.

Tamanho mínimo do furo: 1) Se a espessura ≤2.0mm da placa, tamanho mínimo do furo é 0.20mm. Se placa thickness>2.0mm, tamanho mínimo do furo: aspecto ratio≤10 (para o bocado de broca)

                       2) Se a placa thickness≤0.8mm, tamanho mínimo do furo é 0.10mm. Se a placa thickness≤1.2mm, tamanho mínimo do furo é 0.15mm

Cor da máscara da solda: Verde, verde matt, azul, azul matt, preto, preto matt, amarelo, vermelho, branco, e como os clientes especificam.

Cor do Silkscreen: Branco, preto e como os clientes especificam.

Superfície terminada: HASL, IF-HASL, ENIG, Sn da imersão, OSP, ENIG seletivo + OSP, prata da imersão, ENEPIG, chapeando o ouro duro, etc.

FAQ:

Q1: São você uma fábrica ou a empresa de comércio?
: Nós estamos e fábricas do PWB em Shenzhen, China. Nós temos a linha do PWB do protótipo rápido independente da volta e linhas de produção em massa de fabricação.

Q2: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)

Q3: É meu PWB arquiva seguro quando eu lheos submeto fabricando?
: Nós respeitamos os direitos reservados do cliente e nunca fabricaremos o PWB para alguma outra pessoa com seus arquivos a menos que nós recebermos a autorização escrita de seu lado, nem nós compartilharemos destes arquivos com todos os ?ns partidos.  Nós poderíamos assinar NDA com cliente caso necessário.

Q4: Se nós não temos nenhum arquivo do PWB/arquivo de Gerber, tenha somente a amostra do PWB, pode você produzi-la para mim?
: Sim, nós poderíamos ajudá-lo a clonar o PWB.  Mas nós precisamo-lo de enviar-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB.

Q5: Que é seu prazo de execução padrão para o PWB?

: Amostra/protótipo (menos do que 3sqm):
1-2 camadas: 3 aos dias 5working (o mais rapidamente 24 horas para a volta rápida)
4-8 camadas: 7~12 dias de trabalho (o 48hours o mais rápido para a volta rápida)

Produção em massa (menos do que 200sqm):
1-2 camadas: 7 a 12 dias de trabalho
4-8 camadas: 10 a 15 dias de trabalho

Q6: Que termos do pagamento você aceita?
: Transferência eletrónica (T/T), letra de crédito (L/C), Paypal (somente para o valor pequeno menos do que 500usd)
