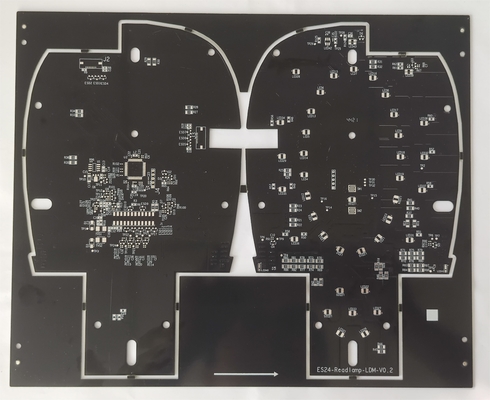

2oz 2.4mm o protótipo HDI do PWB de 6 camadas gerenciem rapidamente placas de circuito impresso

2oz 2.4mm o protótipo HDI do PWB de 6 camadas gerenciem rapidamente placas de circuito impresso

2oz 2.4mm 6 máscara rápida da solda do preto do PWB da volta do protótipo HDI da camada

O circuito de HSX cobre mais de 5.000 produtos do PWB mensalmente, da única camada ao PWB de 32L FR-4, das placas do PWB do IMS, do HDI, às placas de alta frequência de PTFE e às placas do Rígido-cabo flexível. Nós fornecemos serviços de produção rápidos flexíveis da volta (12 horas de horas de to72), assim como o volume pequeno à fabricação grande do PWB do volume.

Os produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos médicos, e espaço aéreo.

Camadas máximas: 32layer (a camada ≥20 precisa de rever)

Tamanho máximo do painel do revestimento: 740* 500 milímetro (>600 milímetro precisa de rever)

Tamanho mínimo do painel do revestimento: 5 * 5mm

Material do PWB: PI +FR4, FR4, Rogers…

Espessura do PWB: 0.2~4.0mm (<0.2 milímetro, >4 milímetro precisa de rever) (≤ 0.6mm da espessura da placa, não se aplicam para a superfície de HASL)

espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Curva e torção: 0,075%

Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever)

Furo de broca mínimo de HDI: 0.08-0.10MM

Trilha/diferença do PWB: 3mil (0.075mm)

Esboço do PWB: Routing/V-CUT/Punching

Espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

Furos de enchimento da máscara da solda: 0.1-0.5mm

A cor da máscara da solda: verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.

Silkscreen do PWB: Branco, preto e como seu pedido

Espessura da máscara de Peelable: 500-1000um

Filme da oxidação de OSP: 0.2-0.5um
