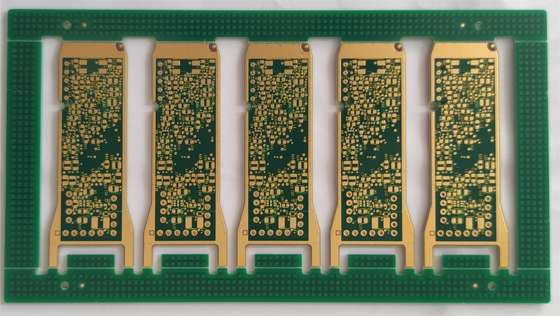

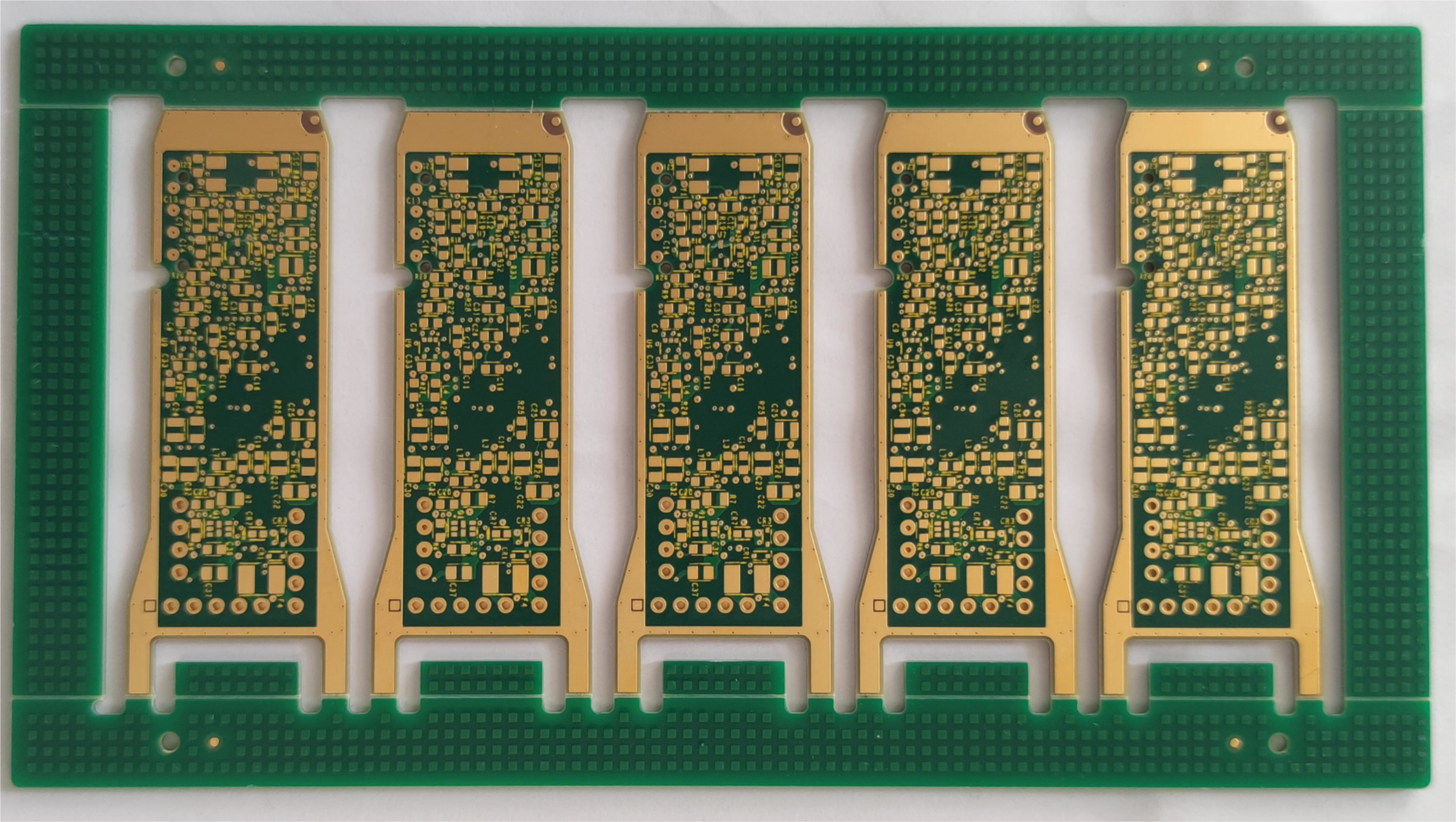

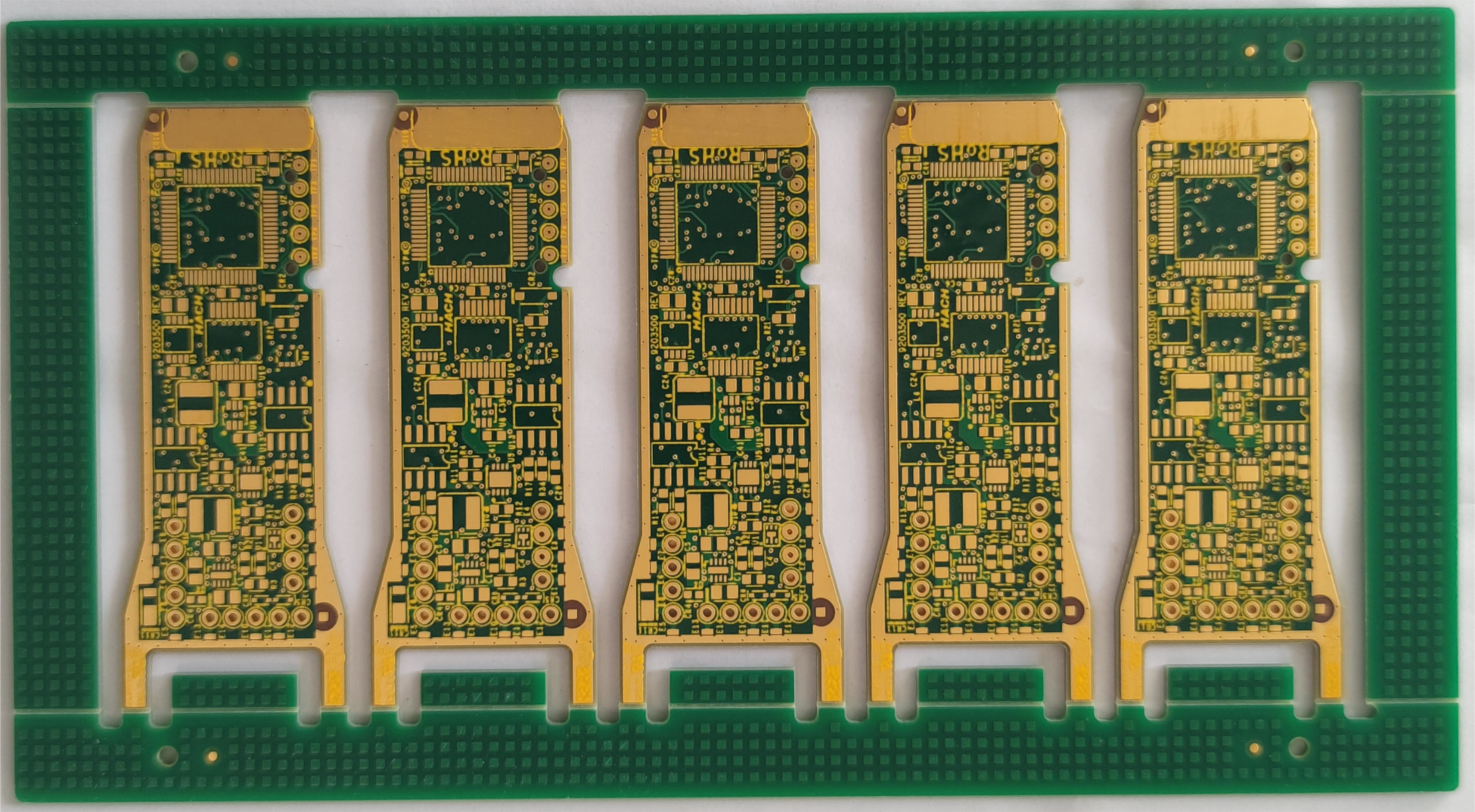

a placa de circuito 2U impresso Multilayer OSP surge o PWB de 12 camadas

a placa de circuito 2U impresso Multilayer OSP surge o PWB de 12 camadas

Ouro rápido 2u da imersão do protótipo da volta PWB OSP FR4 de superfície TG150 de 12 camadas

12 controle da impedância da máscara da solda do verde do PWB da camada FR4 TG150

Fundado em 2010, o circuito de Shenzhen Huashengxin é um fabricante profissional para placas de circuito impresso. O circuito de HSX fornece os serviços de produção rápidos flexíveis da volta (12hours a 72 horas), assim como o volume pequeno à fabricação grande do PWB do volume. Suas placas do PWB das tampas 1~32L FR-4 dos produtos, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível.

Seus produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos, e aeroespacial médicos, e assim por diante.

As vantagens de HSX:
1) PWB profissional da fabricação por 10 anos
2) Parte alta que posiciona, linha de produção profissional
3) Tecnologia de fabricação estável e madura
4) Controle de qualidade alto da confiança
5) Sistema de serviço detalhado do mercado
6) Resposta rápida, entrega rápida

Camadas máximas: 32layer (se mais de 20 camadas, precisam de rever a capacidade)

Tamanho máximo do painel do revestimento: 740* 500 milímetros (se maior de 600 milímetros, necessidades de rever a capacidade)

Tamanho mínimo do painel do revestimento: 5 * 5mm

Matéria prima: PI +FR4, FR4, Rogers, AI e assim por diante

O PWB terminou a espessura da placa: 0.2~4.0mm (se menos de 0,2 milímetros, ou mais de 4 milímetros precisam de rever) (se o ≤ 0.6mm da espessura da placa, não pode se aplicar para a superfície de HASL)

Espessura de cobre do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Cobre exterior terminado: 6oz

Curva e torção: 0,075%

Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever a capacidade)

Furo de broca mínimo de HDI: 0.08-0.10MM

Trilha/diferença do PWB: 3mil (0.075mm)

Esboço do PWB: Roteamento/Punching/V-CUT

Espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

A máscara da solda obstruiu furos: 0.1-0.5mm

A cor da máscara da solda: verde verde, matt, preto azul, preto, matt azul, matt, amarelo, vermelho, branco, e assim por diante

Silkscreen do PWB: Branco, preto e assim por diante

Espessura da máscara de Peelable: 500-1000um

Filme da oxidação de OSP: 0.2-0.5um

FAQ:

1. Que serviço pode você proporcionar?

Placa de circuito impresso, conjunto de circuito impresso, ordem rápida do protótipo

2. Como é rapidamente seu prazo de execução?

Placa o mais rapidamente placa WDs, 2L e 4L o 24H rígida de 3 de HDI o mais rápido

3. Como obter a cotação rápida?

Forneça por favor o arquivo do gerber e os detalhes da placa (que inclui a camada, a espessura da placa, a espessura de cobre, o tratamento de superfície, a máscara da solda e a cor do silkscreen, pedido especial se, quantidade da procura, etc.)

Lista da amostra:

termos do pagamento 4.What você aceita?

: Transferência eletrónica (T/T) ou letra de crédito (L/C) ou Paypal (somente para o valor pequeno menos do que 500usd)
