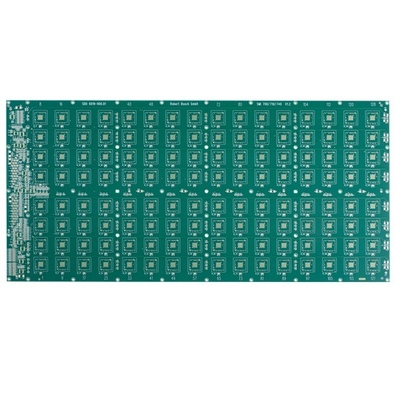

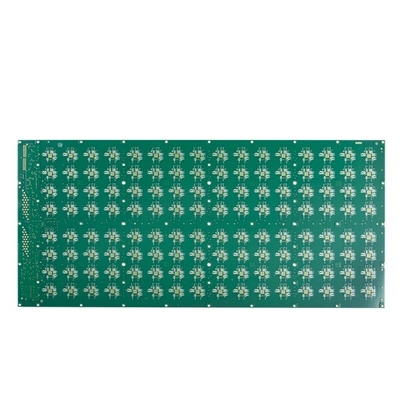

Máscara da solda do verde do protótipo da placa de circuito impresso do PWB de FR4 TG130

Máscara da solda do verde do protótipo da placa de circuito impresso do PWB de FR4 TG130

O protótipo de fabricação do PWB FR4 imprimiu a placa de circuito TG130 IF-HASL

Placa de circuito impresso do protótipo

Placas do PWB da tampa 1~32L FR-4 dos produtos de HSX, do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível. Fornece serviços de produção rápidos flexíveis da volta (o mais rapidamente 12 horas a 72 horas), e o volume pequeno para reunir igualmente a fabricação do PWB do volume. Os produtos são amplamente utilizados em campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos médicos, e espaço aéreo.

Camadas máximas: 32layer (precisará de rever a capacidade se camada da camada ≥20)

Tamanho máximo do painel do revestimento: 740* 500mm (precisará de rever a capacidade se o painel size>600mm)

Tamanho mínimo do painel do revestimento: 5 * 5mm (precisará de rever a capacidade se tamanho do painel<5mm>

Material do PWB: PI +FR4, FR4, Rogers, base de cobre, base do Al

Espessura do PWB: 0.2~4.0mm (se a placa terminada thickness<0.2 milímetro, or>4 milímetro, precisará de avaliar a capacidade) (e se o ≤ 0.6mm da espessura do oard, não se aplicará para o treatement da superfície de HASL)

Espessura de cobre de interno: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Espessura de cobre do cobre exterior: 10oz máximo (precisará de avaliar a capacidade)

Curva e torção: 0,075%

Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever)

Furo de broca mínimo de HDI: 0.08-0.10MM

Trilha mínima/diferença do PWB: 3mil (0.075mm)

Esboço do PWB: Routing/V-CUT/Punching

Espessura da máscara da solda: 15-20um padrão; Avançado: 35um

Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

Furos de enchimento da máscara da solda: 0.1-0.5mm

A cor da máscara da solda: verde verde, matt, preto azul, matt, amarelo azul, preto, matt, vermelho, branco, etc.

Silkscreen do PWB: Branco, preto e como seu pedido

Espessura da máscara de Peelable: 500-1000um

Filme da oxidação de OSP: 0.2-0.5um

FAQ:

Q1: Que tipo de formatos de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)

Q2. Que alguma outra informação deve ser oferecida à exceção do arquivo?

: As especificações de seguimento são necessários para a cotação:
1) Matéria-prima
2) Espessura da placa:
3) Espessura de cobre
4) Tratamento de superfície:
5) cor da máscara e do silkscreen da solda
6) Quantidade de procura

Q3. Nenhum arquivo do PWB file/GBR, tem somente a amostra do PWB, pode você produzi-la para mim?

: Sim, nós poderíamos ajudá-lo a clonar o PWB. Mas precise-o de enviar-nos o PWB da amostra, nós poderia clonar o projeto do PWB.

Q4. Que é a lista de BOM?

: A lista de BOM é um Bill de materiais que alistam os componentes exigidos para construir seu projeto. A lista de BOM inclui a número da peça, o tipo, o designador de referência, a quantidade, e a descrição das peças que precisam de ser montadas.

Q5. Onde suas placas de circuito são fabricadas?

: Como um fabricante profissional China-baseado do PWB, todas as placas de circuito são fabricadas em China.
