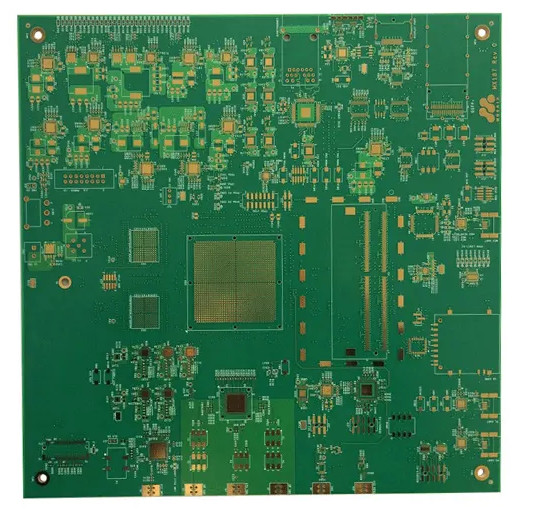

Controle Multilayer verde TG180 alto da impedância do ouro 3u da imersão da placa de circuito

Controle Multilayer verde TG180 alto da impedância do ouro 3u da imersão da placa de circuito

PWB de Matt Green de 16 camadas

O circuito de Huashengxin limitado é um fabricante profissional para placas de circuito impresso e fornece os serviços de produção rápidos flexíveis da volta (12hours a 72 horas), assim como o volume pequeno à fabricação grande do PWB do volume. Os produtos incluem a placa de circuito impresso rígida de 1~32L FR-4, as placas do PWB do IMS, do HDI, placas de alta frequência de PTFE e placas etc. do Rígido-cabo flexível.

Os produtos de HSX são amplamente utilizados em muitos campos da alto-tecnologia tais como comunicações, fontes de alimentação, redes informáticas, produtos digitais, controle industrial, ciência e educação, dispositivos, e aeroespacial médicos, e assim por diante.

Camadas máximas: 32layer (se mais de 20 camadas, precisam de rever a capacidade)

Tamanho máximo do painel do revestimento: 740* 500 milímetros (se maior de 600 milímetros, necessidades de rever a capacidade)

Tamanho mínimo do painel do revestimento: 5 * 5mm

Matéria prima: PI +FR4, FR4, Rogers, AI e assim por diante

Espessura terminada da placa de placa de circuito impresso: 0.2~4.0mm (se menos de 0,2 milímetros, ou mais de 4 milímetros precisam de rever) (se o ≤ 0.6mm da espessura da placa, não pode se aplicar para a superfície de HASL)

A espessura de cobre de placa de circuito impresso do cobre baixo interno e exterior: Minuto 0.3/0.5oz, 3oz máximo, 4-6oz avançado

Cobre exterior terminado: 6oz

Curva e torção: 0,075%

Tamanho mínimo do furo: 0.15mm (<0.15 milímetro precisa de rever a capacidade)

Furo de broca mínimo de HDI: 0.08-0.10MM

A trilha/diferença de placa de circuito impresso: 3mil (0.075mm)

O perfil de placa de circuito impresso: Distribuição, perfurando, V-CUT

Espessura da máscara da solda de placa de circuito impresso: 15-20um padrão; Avançado: 35um

Largura mínima da ponte da máscara da solda: 4mil verde, a outra cor 4.8mil

A máscara da solda obstruiu furos: 0.1-0.5mm

A cor da máscara da solda: verde verde, matt, preto azul, preto, matt azul, matt, amarelo, vermelho, branco, e assim por diante

Silkscreen do PWB: Branco, preto e assim por diante

Espessura da máscara de Peelable: 500-1000um

FAQ:

Q1: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB do PODER, CAM350, ODB+ (.TGZ)

Q2. Que alguma outra informação deve ser oferecida à exceção do arquivo?

: As especificações de seguimento são necessários para a cotação:
1) Matéria-prima
2) Espessura da placa:
3) Espessura de cobre
4) Tratamento de superfície:
5) cor da máscara e do silkscreen da solda
6) Quantidade

Q3. Nenhum arquivo do PWB file/GBR, tem somente a amostra do PWB, pode você produzi-la para mim?

: Sim, nós poderíamos ajudá-lo a clonar o PWB. Apenas envie-nos o PWB da amostra, nós poderíamos clonar o projeto do PWB e dar-lo certo.

Q4. Que é o BOM?

: BOM é um Bill de materiais que alistam os componentes exigidos para construir seu projeto. BOM incluem a número da peça, o tipo, o designador de referência, a quantidade, e a descrição das peças que precisam de ser montadas.

Q5. Onde suas placas de circuito são fabricadas?

: Como um fabricante profissional China-baseado do PWB, todas as placas de circuito são fabricadas em China.
